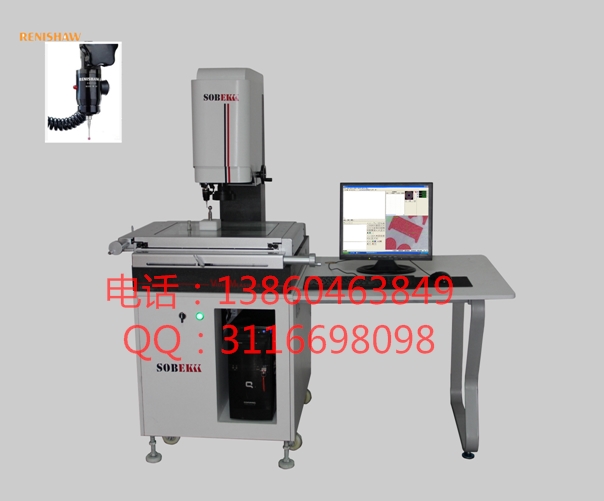

影像测量仪

• 产物介绍



影像测量仪，源自索必克(www.sobekk.com)出色的影像仪硬件技巧，装备了业界功用最强大的自动影像测量软件，可对点、线、圆等元素完成精准测量，并具有强大的报表输入功用，特殊合用于品种多、大批量的产物测量，普遍使用机械、电子、模具、注塑、五金、橡胶、低压电器，磁性资料、精细五金、精细冲压、接插件、衔接器、端子、手机、家电、盘算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表等行业。



 测量对象



   LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件（衔接器、接线端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、实验筛、水泥筛、网板（钢网、SMT模板）等。



   测量元素



   长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。



仪器特色：



◆ 精细的传动配备设计，完成疾速挪动。



◆ 立柱和底座采取高精度的花岗岩构造、不乱牢靠。



◆ 装备SBK-CNC多功用测量软件、知足分歧的测量需求。



◆ 可导入DXF文件停止疾速检测。



◆ 测量数据可导入Word、Excel、AutoCAD。



◆ 图文并茂的报表输入功用、轻松输入检测后果。



◆ 三轴高精细级线性滑轨和高精度滚珠丝杆、包管机械精度及运用寿命。



◆ 高清晰度镜头和高分辩率CCD、完成产物高清晰度测量。



◆ 业界进步长辈的导航主动变倍镜头、轻松完成编程及程序测量。



技巧参数

型号		A300CNC	A400CNC
行程(mm)		300×200×200	400×300×200
外形尺寸(mm)		1450X1050X 1700	1600X1200X 1700
金属台面尺寸（mm）		550X425	650X530
任务台玻璃尺寸（mm）		425X320	525X420
分量(kg)		600	700
承重(kg)		15	20
X 、Y轴测量精度(μm)		3.0+L/200
Z轴测量精度(μm)		5.0+L/100
X、Y轴活动速度		0-400mm/S（恣意选择）
Z轴活动速度		0-100m/S(恣意选择)
把持方法		摇杆+软件
光栅尺		进口0.0005mm金属光栅
导轨		台湾“上银”SP级超精细级（行走平行度精度≤0.003mm）直线导轨
丝杆		台湾“TBI”研磨滚珠丝杆
轴承		日来源根基装“NSK” 双例组合向心球轴承
电机		“TIGER”交换同步伺服电机，定位精度≤0.003mm
活动掌握器		ACT4000（全闭环掌握器）
光电限位开关		日来源根基装“欧姆龙”光电限位开关
摇杆		德国“MEGATRON”霍尔型三轴操作杆
摄像机		SBK-HC536 1/3英寸700线黑色高清晰度开麦拉（带白均衡功用）
视频卡		北京“大恒”高解析度双路黑色视频卡
光源	轮廓光	轮廓光 LED寒光源，透射光加装聚光镜片完成平行光照耀
	外表光	4环8分区LED寒光源，软件操控，增加电气元件破坏。
光学镜头		带导航功用主动变倍镜头，1:6.5变倍比
缩小倍率		光学缩小倍率：0.7～4.5×；影像缩小倍率：24～158X
软件		SBK-CNC公用全主动测量软件
电脑		联想商用电脑：D1840CPU、500G硬盘、2G内存、23寸液晶显示器、DVD光驱
电源		220V/50Hz/3A
任务情况		温度20℃±2℃，温度变更<2℃/hr，湿度30～80%
影像仪公用桌		内置开关电源、掌握器、电机驱动器、电源掌握开关、指导灯、急停开关、挪动滚轮
保修期		24个月



* L表现测量长度，以毫米为单元。



二、各结构部分介绍



1、机械部分



1）任务台

采取7075整块航空铝板加工而成，具有不变形、精度不乱特色



2)导轨



采取台湾“HIWIN”SP级超精细级直线导轨（行走平行度精度≤0.003mm），具有以下特色



• 高定位精度



由于线性滑轨挪动时摩擦力十分小，属于动弹摩擦，故只需求极小的动力即可驱动平台，因为摩擦力小，故而摩擦所发生的热极小，相较于传统的滑动方法，可大幅下降运转轨道接触面的磨损，能长工夫保持高定位精度，行走精度与低磨损



• 高刚性



由于滑轨于轨道采取四偏向等负荷设计，故关于来自各偏向之负荷，都须具有足够的地块强度，且具有主动调心之才能，可容许较大的装置误差使加工较随便，并可施与足够的预压量以取得高刚性



• 颐养保护随便



相较于传统的滑动零碎，均有关于运转的轨道面停止铲花或研磨的举措，因滑动所发生的磨耗常常使得机台一段工夫就必须从新铲花或研磨，旷日费时且成本极高，线性滑轨具有交换性，若停止改换或维修即可恢复机台之正常运作



• 高速性



因滑块与轨道及钢珠采取滑动的点接触，故摩擦系数极小且不易生热，因此仅需极小之动力即可驱念头台运转，因为所需的驱动力小且功率耗费低，故较滑动安装更合适于高速运转之场所运用



3）丝杆

   采取台湾“TBI”C0级研磨滚珠丝杆，X、Y轴采取导程10mm滚珠丝杆，可轻松完成400mm高速活动，Z轴采取导程2mm滚珠丝杆，聚焦反复精度到到0.003mm，研磨滚珠丝杆具有以下特色



• 油滑的举措性



滚珠丝杆具有比传统丝杆更高的效力，所需扭矩只要30%以下，可等闲将直线活动变换为反转展转活动，滚珠丝杆即时赐与预压，亦能保持油滑的举措特征



• 无背隙于高刚性



采取歌德式沟槽外形，轴偏向间隙调剂至极小亦能等闲滚动。又于1个或2个螺帽间做预压调剂，予以消弭轴偏向间隙，使其具有可契合运用前提的恰当刚性



• 具有内、外轮回的轮回方法



• 优良的经久性



采取严谨的资料籍高度热处置及加工技巧，可供给经久性的成品



4)轴承



采取日来源根基装“NSK” 双例组合向心球轴承，具有以下特色



• 启动摩擦小，而且与动摩擦之差也小



• 由于在国际上已完成标准化、规格化、具有交换性



• 简化了轴承外圈后果，便于颐养、反省



• 普通可同时承受径向载荷和轴向载荷



• 随便在上下温工况运用



• 为了提高刚度，既使在负游隙（预紧形态）也可以运用



2、电器部分



1）电机

2）活动掌握器



ACT400掌握器是基于进步长辈的DSP和FPGA技巧，集四轴活动掌握、电子尺计数、主动光源调理、探针处置、操作杆等多功用于一体的全主动影像仪掌握器。ACT400采取以太网技巧与电脑通信，具有无需驱动程序、兼容性好、传输速度高、传输不乱等优点



3）光电限位开

采取日来源根基装“欧姆龙”光电限位开关，反响矫捷，毛病率极低、同时能很好维护机台因疾速活动对固定支架的撞击



4）摇杆

采取德国“MEGATRON”出产的三轴调理型霍尔操作杆，IP品级到达65以上，运用寿命长，性价比极高



5）光源

上光源采取4环8分区LED环形光源，可分区掌握，寿命长，对各类产物外表光线照耀十分清晰



3、光学部分



1）镜头



采取导航定位主动变倍双摄像镜头，在软件界面生成一个32X25mm全景画面，能疾速找到需求测量地位，极大的提高了测量效力



2) 摄像头



采取SOBEK经典SBK-HC536型1/2英寸黑色CCD，700线分辩率，颜色复原度极高，对测量产物是供给了高清晰的画质







3）视频卡



采取北京“大恒”双通道黑色视频采集卡，它具有运用灵敏、集成度高、功耗低等特色，采取PCI总线，所采集的图像数据传输根本不占用CPU工夫，并可将图像直接传送到盘算机内存或显存



4、软件部分



软件次要功用简介：



1、主动测量功用：鼠标主动找直线、点选圆、框选圆区域主动圆、主动圆弧



2、主动CNC：在有夹具的状况下面可以停止全主动测量 （测量效力远高于同业）



3、光学疾速测高功用，3秒内可测量完一个高度



4、光学测量立体度



5、辅佐对焦：匡助找到最清晰时分的Z地位（辅佐调焦提高测量精度）



6、图片输入：测量后果可以图片的格式输入（相当于数码相机功用）



7、形位公役：圆度，直线度，平行度，垂直度，齐心度



8、设置公役：可设置产物的实践尺寸超越规模，超越则以白色配景警示



9、CCD改正：改正图像畸变



10、轮廓跟踪：经过软件主动盘算收工件的轮廓并显示出来 （清晰显示测量地位）



   11、矢量画图功用：图元字体可以无级的缩小减少



12、标注功用:半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注



13、敕令行：可以由敕令行直接输出坐标信息，生成点、直线、圆、圆弧等，知足特别需求



14、地图测量：可把所拍的工件部分照片精细的整分解工件全图，并保存为高像素的照片。还可翻开以前所拍的地图，直接停止画图、标注、修正等把持（分解大图片）



15、虚拟测量：虚拟测量技巧使影像测量软件可离开硬件机台。在没无机台和产物的状况下，软件异样可以测量产物的尺寸（可以脱机测量）



16、二维抄数：可将产物外形描出，描出的图形可转入AutoCAD构成工程图，可以做逆向工程

17、SPC剖析：可以盘算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘出X-R图，散点图，折线图，柱状图

四、A300CNC标准设置装备摆设清单：



型号及规格	数量
A300CNC主机（300X200X200mm）	1PC
A300CNC仪器公用钣金柜	1PC
SBK-CNC全主动版测量软件暗码锁	1PC
SBK-CNC全主动版测量软件装置光盘	1PC
像素校订块	1PC
联想商用电脑：英特尔”G1840双核CPU、500G硬盘、2G内存、23寸液晶显示器、DVD光驱	1PC
“大恒”双通道黑色视频卡	1PC
仪器运用仿单	1PC
软件运用仿单	1PC
仪器出厂及格证	1PC
主机电源线	1PC
保险管	3PCS







A400CNC标准设置装备摆设清单

型号及规格	数量
A400CNC主机（400X300X200mm）	1PC
A400CNC仪器公用钣金柜	1PC
SBK-CNC全主动版测量软件暗码锁	1PC
SBK-CNC全主动版测量软件装置光盘	1PC
像素校订块	1PC
联想商用电脑：英特尔”G1840双核CPU、500G硬盘、2G内存、23寸液晶显示器、DVD光驱	1PC
“大恒”双通道黑色视频卡	1PC
仪器运用仿单	1PC
软件运用仿单	1PC
仪器出厂及格证	1PC
主机电源线	1PC
保险管	3PCS
