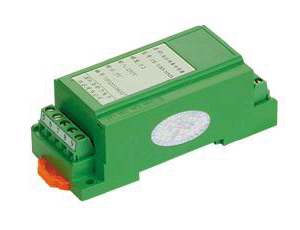

CE-IZ01-52MS1
CE-IZ01-52MS1单路直流电流隔离传感器
一、产品概述
此类产品是运用调制隔离、光电隔离、霍尔等多种原理设计，采用输出与输入隔离（二隔离）或者输入、输出、电源均相互隔离（三隔离）方式制作，具有PCB、导轨、螺钉三种安装方式，主要用于各种直流系统中的直流电流（含双向直流和脉动直流）信号实时监测和监控。
二、主型号为
三、产品特点
四、主要特性
●CE-IZ01、CE-IZ02：应用于各种直流系统中的直流电流信号的检测；
●CE-IZ01A：应用于电镀行业等干扰较大环境的直流电流信号的检测；
●CE-IM01、CE-IM02：应用于各种直流系统中的脉动直流信号的检测；
●CE-IB01、CE-IB02：应用于各种直流系统中的双向直流电流信号的检测；
●CE-IH03：应用于各种电力系统中的交直流信号的检测。
●检测范围宽：1mA~5A；
●抗干扰能力强：可提供输出/电源端抗浪涌电压达2kV以上的产品；
●高性能：小信号输入时产品的最高精度能达到0.2级且输出稳定；
●可靠性高：隔离耐压≥2500VDC；
●多种输入检测方式，多种输出信号形式、方便用户选择使用；
●可根据用户特殊情况量身定制特殊产品。
●检测范围：1mA~5A
●输出纹波：10mV(0.2级)，15mV(0.5级)
●温漂特性：≤200ppm/℃(0.2级),≤500ppm/℃(0.5级)
●响应时间：≤300mS(CE-IZ01，CE-IZ02) 响应时间最小为15mS
●静态功耗：Vz,Vd,Vg,Iz输出：200mW(CE-IZ02),400mW(CE-IZ01)
Iy输出：300mW(CE-IZ02),500mW(CE-IZ01)
●负载能力：负载≥2KΩ(电压输出)
负载≤250Ω(电流输出)
●工作环境：温度:-10~60℃；湿度:≤95%(不结露)
选型注意事项：
产品类型
输入性能
输出类型
辅助电源
穿孔（mm）
外形
精度
输入量程范围
CE-IZ
CE-IB
CE-IM注②
01：光耦三隔离
3：0~5V DC (Vz)
4：0~20mA (Iz)
2：12V
3：15V
M：无孔
H2
0.2
0~1-50mA
3：0~5V DC (Vz)
4：0~20mA (Iz)
5：4~20mA (Iy)
6：1~5VDC (Vy)
8：0~10VDC (Vd)注①
F：OC频率输出
(0~5 KHZ,0~10 KHZ)
2：12V
3：15V
4：24V
7：48V
S1
0.2
0~1-100mA
S2
0.5
0~0.1-5A
8：110V
9：220V
S3
0.2
0~1-100mA
0.5
0~0.1-5A
01A：特别适用于电镀行业或强信号干扰场合
3：0~5V DC (Vz)
4：0~20mA (Iz)
5：4~20mA (Iy)注①
6：1~5VDC (Vy)
8：0~10VDC (Vd)
2：12V
3：15V
4：24V
S2
0.2
0~0.001-5A
8：110V
9：220V
S3
0.2
0~0.001-2A
0.5
0~2-5A
02：调制两隔离
3：0~5V DC (Vz)
4：0~20mA (Iz)
2：12V
3：15V
H2
0.2
0~1-50mA
3：0~5V DC (Vz)
4：0~20mA (Iz)
5：4~20mA (Iy)
6：1~5VDC (Vy)
8：0~10VDC (Vd)注①
F：OC频率输出
(0~5 KHZ,0~10 KHZ)
2：12V
3：15V
4：24V
7：48V
S1
0.2
0~1-100mA
S2
0.5
0~0.1-5A
8：110V
9：220V
S3
0.2
0~1-100mA
0.5
0~0.1-5A
2：12V
3：15V
4：24V
8：110V
9：220V
D2注③
0.2
0~1-100mA
0.5
0~0.1-5A
3：0~5V DC (Vz)
8：0~10VDC (Vd)注①
2：12V
4：24V
H4
0.5
0~1-500mA
注①…选用该输出类型时，负载电阻RL应≤250Ω，如250Ω＜RL≤500Ω时，请用户在订货时注明。
注②…输入为双向直流命名CE-IB，输入为脉动直流时命名CE-IM，其他参数选择不变。
注③…D2为高可靠、高稳定、高抗干扰、超薄型。
注④…对于H2、S1外型，不提供110V、220V辅助电源产品。
选型示例：CE－IZ01－32MS2－0.2/0~20mA
描述：输入单路直流电流:0~20mA,输出:0~5V,辅助电源:+12V,MS2外型（端子输入），等级指数:0.2级
