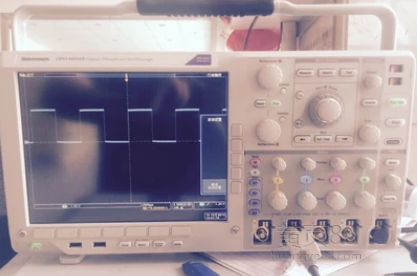

便宜出售 二手泰克DPO4000系列数字荧光示波器
泰克DPO4000 系列数字荧光示波器

轻松调试，不再困难！

性能概述：
□ 1 GHz, 500, 350 MHz 带宽
□ 2 通道和4 通道型号
□ 在所有通道上提供高达5 GS/s的取样速率
□ 在所有通道上提供10 M样点记录长度
□ 50,000 wfm/s 最大波形捕获速率
□ Wave Inspector 控制功能提供了前所未有的波形分析效率
□ I2C、SPI、USB、CAN、LIN、FlexRay、RS-232/422/485/UART 和I2S/LJ/RJ/TDM 自动串行触发、解码和搜索选项
□ 10.4 英寸 (264 毫米) XGA 彩色显示器
□ 体积小，重量轻－厚仅5.4英寸(137毫米)，重仅11磅(5 公斤)
□ 前面板上USB和CompactFlash，快捷简便地存储数据
□ 内置以太网端口
□ 即插即用连接能力和分析软件解决方案
□ USB 2.0设备端口，使用USBTMC软件通过PC 直接控制示波器
□ e*Scope?远程查看和控制软件
□ TekVPITM 探头接口，支持有源探头、差分探头和电流探头，自动定标和确定工程单位

应用行业
□ 嵌入式设计和调试;
□ 考察瞬时现象;
□ 功率测量;
□ 视频设计和调试;
□ 频谱分析;
□ 汽车电子设计和调试;
□ 制造测试和质量控制;
□ 机电产品设计和分析;
□ 生物医学产品研制;
□ 工业控制;


泰克最新推出DPO4000 系列数字荧光示波器 >>>>>>

Wave Inspector 控制功能在查看、导航和分析波形数据中提供了前所未有的效率    在经过I2C 总线的特定数据包上触发采集。黄色波形是数据，蓝色波形是时钟。总线波形提供了解码的包成分，包括Start, Address, Read/Write, Data, Missing Ack和Stop

快速波形捕获速率最大限度地提高了捕获难检毛刺和其它罕见事件的概率    OpenChoice?Desktop －标配软件把示波器无缝地连接到PC上



技术参数


技术参数表
  DPO4032 DPO4034 DPO4054 DPO4104
带 宽 350 MHz 350 MHz 500 MHz  1 GHz
最大取样速率 2.5 GS/s 2.5 GS/s 2.5 GS/s 5 GS/s
通 道 2 4 4 4
理论上升时间 1 ns 1 ns 700 ps 350 ps
最大记录长度  10 M 样点
垂直分辨率 8 位 (所有型号)
输入灵敏度 (50Ω) 1 mV/div - 1 V/div
输入灵敏度(1МΩ)  1 mV/div - 10 V/div
DC垂直精确度 ± 1.5%，其中偏置设为0 V
最大输入电压(50Ω)  5 VRMS，峰值≤± 20 V
最大输入电压(1МΩ) 250 VRMS，峰值≤± 400 V
偏置范围 1 mV/div - 50 mV/div ± 1 V
50.5 mV/div - 99.5 mV/div ± 0.5 V
100 mV/div - 500 mV/div ± 10 V
505 mV/div - 995 mV/div ± 5 V
1 V/div - 5 V/div ± 100 V
5.05 V/div - 10 V/div ± 50 V
带宽BW 限制器 20 MHz或250 MHz
输入阻抗 1 兆欧± 1%, 50 欧姆± 1%
输入耦合 AC, DC, GND (所有型号)
通道到通道隔离  ≤ 100 MHz 时≥ 100:1，>100 MHz 直到额定带宽时≥ 30:1
时基范围 (/div) 1 ns - 1,000 s 400 ps - 1,000 s

最高取样速率时的 最大时长 4 ms 4 ms 4 ms 2 ms
时基延迟时间范围 -10 格到50 s
通道到通道偏移校正范围 ± 100 ns
长期取样速率和延迟时间精度 在任意≥ 1 ms 间隔上± 5 ppm
