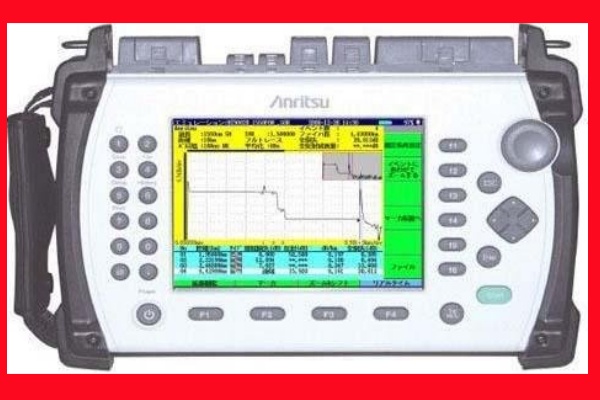

安立(Anritsu) MT9082A9/B9/C9 OTDR光时域反射仪
      随着人们对于带宽需求的爆炸式增长，光纤离最终用户越来越近，光纤已经将其触角从原来的核心网和骨干网延伸到用户的大楼、路边甚至家庭，全光网是未来有线传输网建设的方向，光进铜退正如火如荼地进行着。而且，光纤技术在移动通信和数字广播系统中正扮演着越来越重要的角色。 对于越来越庞大的光纤网络的维护迫切需要结构紧凑、真正轻便、操作简单、结实耐用、性价比较高的仪表来减轻现场工程师们的负担，安立携其50年的OTDR成功设计经验和优良专业的设计队伍，为中国客户量身订做了几款符合用户要求的OTDR产品。安立公司在通信测试领域具有良好的口碑，无论您的工作是光纤建设还是光纤维护，安立的MT9082系列仪表都是您的得力助手。 很多OTDR目前声称能够测试基于PON的FTTx网络， ACCESS MASTER MT9082系列和它们的区别在于其能够进行高分辨率测试的同时保持高动态范围，其业界领先的分辨率可以保证能够进行对邻近的分布式光分路器进行完整和精确测量，是世界上第一台可以测试1：64的光分路器的OTDR。MT9082系列集成了用于PON在线测试的滤波器和1650nm的波长。

安立(Anritsu) MT9082A9/B9/C9 OTDR光时域反射仪特征

带 LED 背光的显示器，尺寸更大（7英寸），分辨率更高 (800×480)

 更长的电池工作时间（最长 12 小时）

 更宽的工作温度范围（-10° 至 50° C）

 更轻便，仅重 2.6 公斤（5.7 磅）
 试准备时间不超过15秒

 电池工作时间8小时

针对不同场合的测试模式，如标准、工程、故障定位模式

 标配有光源和光功率计

5cm的高分辨率

 0.8米的事件盲区

 动态范围39/37.5dB

内部存储器最多可存1000条曲线，外接USB存储多达30000条曲线

坚固密封的外形设计提供了在最恶劣环境中的长期使用保证

在线光纤检查机制可有效保护仪表和设备

支持通用的Telcordia SR-4731格式（第二版）

 免费且简便的软件升级

 安立(Anritsu) MT9082A9/B9/C9 OTDR光时域反射仪详细介绍

参数

性能指标

尺寸与重量

带保护盖
（加选项010）

尺寸：284(宽) x 200 （高）x77(深) mm

重量：2.6公斤 包含电池

显示器

7 英寸TFT-LCD (640x480, 带清晰的背景光)，适于室内/室外使用

接口

USB 1.1, TypeA x1 (PC), Type Bx1 (USB存储器).

数据存储

内部存储器：约1000条曲线

外部存储器(USB): 512 MB约30000条曲线

电源

12 VDC,100到240 VAC,允许的输入电压范围: 90 到264 V,50/60 Hz

电池

类型：锂电池

工作时间: 10小时

充电时间: < 5小时(关机时)

节电功能

背景灯关闭功能：禁止/1-99分钟

自动关机功能：禁止/1-99分钟

垂直刻度（Y轴刻度）

每格0.05, 0.125, 0.25, 0.5, 1.25, 2.5, 5, 6.5 dB

IOR设置

1.000000 - 1.999999 (步长0.000001)

距离单位

千米，米，千英尺，英尺，英里

显示语言

简体中文

采样点数*2

150，001

采样分辨率

0.05 ~60m

损耗测试精度

±0.05dB 或 ±0.1dB （其中更大者）

距离测试精度

±1m±3×测试距离×10±标识分辨率

距离范围

单模：0.5， 1， 2.5， 5，10， 25， 50，100，200，300 km

测试模式

故障定位：测试端点/断点位置，端到端损耗，光纤长度

标准OTDR：用户可选自动或手动设置

工程OTDR：自动、多波长测试

光源：稳定光源(CW,270Hz,1kHz,2kHz输出)

光功率计：-5～-50dBm

其它功能

实时扫描：0.15秒*3

损耗测试模式：2点损耗,dB/km,2点LSA,接头损耗，回损

平均模式：可按时间设定(1-3600秒)

工作光纤检测：验证光纤中是否有通信光存在

连接检查：自动检查OTDR与FUT的连接质量

波形重叠和比较

性能指标

MT9082C9  053  1310/1550±20nm

单模光纤(SMF)10/125μm ITU-T G.625

3,10,20,50,100,

200,500,1000,
2000,4000，10000,20000ns

46/46dB

≤1m(典型值：80cm)

≤3.8/4.3m

25/25dB(脉冲宽度：100ns

MT9082B9  053   1310/1550±20nm

42/41dB

≤5/5.5m

055

√

1310/1550±20nm

1650±5nm
(内置滤波器)

42/41/35dB

≤5/5.5/6.5m

MT9082A9

073

1310/1550±20nm

39/37.5dB

≤5/5.5m

激光安全标准

IEC Pub 60825-1:2001 Class1 M：选件 053,055

21CFR1040.10排除由激光器注释 N.50(2001年5月27日发布)引起的偏差
