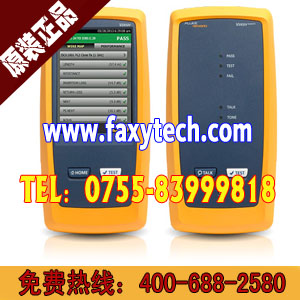

FLUKE DSX-ADD-R线缆分析仪模块

Fluke Networks 的 DSX-ADD-R线缆分析模块 CableAnalyzer 已通过 Intertek (ETL) 认证，该认证是根据 IEC-61935-1 标准的 IV 级精度和草案 V 级精度规定以及 ANSI/TIA-1152 标准的 IIIe 级规定进行的。深圳连讯（13715297510陈敏云）为福禄克专业代理商，技术服务一流，价格优势明显。欢迎咨询福禄克Fluke DSX-5000线缆分析仪产品技术，价格。福禄克FLuke DSX-5000 CableAnalyzer 可提高铜缆认证的速度，Cat 6A 和 F_A 级测试速度无可比拟，且符合最严苛的 IEC 草案 V 级精度标准。ProjX 管理系统有助于确保在第一次操作时就正确完成作业，并且有助于跟踪从设置到系统验收过程的进度。Versiv 平台支持光纤测试模块（OLTS 和 OTDR），以及 Wi-Fi 分析和以太网故障排除。该平台易于升级以支持未来标准。使用 Taptive 用户界面更快速地进行故障排除，该界面可以图形方式显示故障源，包括串扰、回波损耗和屏蔽故障。分析测试结果并使用 LinkWare? 管理软件创建专业的测试报告。型号：DSX-5000，DSX-5000Qi,DSX-5000Mi,DSX-5000NTB,DSX-ADD-R,DSX-CFP-Q-ADD-R。

【福禄克】Fluke DSX-5000线缆认证分析仪DSX-5000Qi,DSX-5000Mi,DSX-5000NTB,DSX-ADD-R,DSX-CFP-Q-ADD-R产品概述：

• 与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业
• ProjX 管理系统使从初始设置到系统验收整个过程的工作变得简便易行。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成
• Taptive 用户界面使各种技能水平的技师都能轻而易举地完成高级数据分析并轻松地进行设置和操作
• LinkWare 管理软件可提供一流的测试结果分析和专业的测试报告
• DSX 通过专用诊断（用于发现问题的简单测试）减少修复布线故障所需的时间

• 标准：

  • 符合推荐的 ISO（IEC WG9 标准 IEC61935-1）Level V 达 1000 MHz 的准确性要求
  • 支持以太网供电 (PoE) 所需的全套电阻不平衡标准 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA/EIA-568-C.2
  • 下一代平衡草案 – IEEE 802.3、TIA TR42.7

  性能：

  • 十秒钟的 Cat 6A 测试时间使其成为最快的认证速度
  • 以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
  • 以全图形的方式管理最多 12,000 个测试结果
  • 电容触摸屏让您能够通过选择线缆类型、标准和测试参数更快地设置测试仪
  • LinkWare 管理软件上报告了 10 亿个链路

  ProjX? 管理系统



  Versiv 的 ProjX? 系统可管理从设置到系统验收过程的作业，确保正确完成所有的测试。输入作业的测试详情后，ProjX 会将其储存在一个用整个团队容易理解的名称命名的项目文件中。更改模块或作业时，无需重新输入详情。通过利用 U 盘或电子邮件分享项目文件，以支持执行相同作业的多个测试仪。简便且高效。




• Linkware 8.0 软件下载地址：http://www.faxytech.com/linkware

  【福禄克】Fluke DSX-5000线缆认证分析仪DSX-5000Qi,DSX-5000Mi,DSX-5000NTB,DSX-ADD-R,DSX-CFP-Q-ADD-R技术规格：

  双绞线自动测试结果下列测试适用于双绞线布线。

  注意： 一些测试不包含在某些测试限制内。

  1、布线图
  2、电阻
  3、电阻失衡
  4、长度
  5、 传输延迟
  6、延迟时差
  7、插入损耗（衰减）
  8、 阻抗
  9、NEXT （近端串扰）
  10、 PS NEXT （综合近端串扰）
  11、ACR-N （近端衰减串扰比）
  12、PS ACR-N （综合衰减对串扰比）
  13、ACR-F （等位远端串扰）
  14、PS ACR-F （综合等位远端串扰）
  15、回波损耗? TCL （横向变换损耗）
  16、CDNEXT （共模到差模近端串扰）
  17、CMRL （共模回波损耗）
  18、ELTCTL （等位横向变换转移损耗）
  19、HDTDR 和 HDTDX 分析仪（可选测试，所有测试限制均不要求。 ）
