GB/T13380-2007风量能效
仪器设备名称：电风扇性能测试装置（□标准产品 ■非标准产品）
数量：1台
用途：按照GB/T13380-2007 的要求测试电风扇的风速及风量
技术规格要求：
1 适用范围（适用标准）
本风量测试装置依据国标GB/T 13380-2007《交流电风扇和调速器》附录A建造的，满足GB/T 13380-2007《交流电风扇和调速器》和GB 12021.9-2008《交流电风扇能效限定值及能效等级》的要求，为了行文方便，并且因为测试方法基本一样，能符合台扇、璧扇、台地扇、落地扇及吊扇等风量测试要求.
2 主要技术参数与功能
2.1 主要技术参数
能符合台扇、璧扇、台地扇、落地扇及吊扇等风量测试要求
试验室尺寸： 壁扇落地扇等：6000×4500×3000 单位：毫米
吊扇： 7000×7000×4500 单位：毫米
2.2 主要功能
用于测试风速、温度、湿度、电参数（电压/电流/功率/功率因数）、转速及时间
3技术要求
3.1 适用范围(单位：毫米)
台扇扇叶直径 200,230,250,300,350,400,450
璧扇扇叶直径 250,300,350,400,450
台地扇扇叶直径 300,350,400,450
落地扇扇叶直径 300,350,400,450,500,600
吊扇扇叶直径 900,1050,1200,1400,1500,1800
转叶扇扇叶直径 200,230,250,300,350,400
顶扇扇叶直径300,350,400,450
3.2测量精度
温度范围：0-50℃ 精度：低于±0.5℃
湿度范围：0-100%RH 精度：低于±2%RH
风速范围：0-20m/s 精度：低于±0.01 m/s+2%度数
电流范围：0-5A 精度：低于±0.5%
电压范围：0-300V 精度：低于±0.5%
功率范围：0-1000W 精度：低于±0.5%

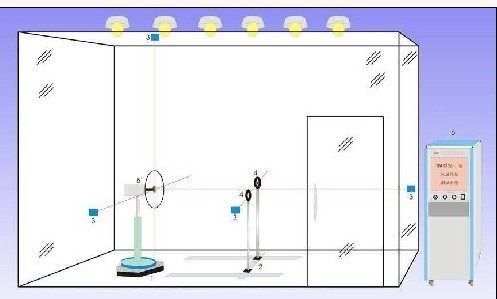

产品图片：吊扇支架
控制系统：
台扇支架：
4 其它技术要求
4.1配件
1、风量测量支架及传动机构（从距扇叶轴线20mm处，以40mm的增量向外行走，最多15点，要保证16寸风扇的最小测点，测得的平均风速低于25m/min高度1200 mm、1500 mm可调；
吊扇从对角线中心40mm处开始测量，以40mm的增量逐点向各边行走。
2、风量测量风速表及传感器（小于等于100 mm的叶轮式风速仪，灵敏度不低于0.15 m/s，最大量程为1200 m/min）。
3、被测机水平垂直升降机构（平台在550mm-1300mm高度内可调）。
4、被测机测试距离调整机构（平台在距风量测量支架550mm-1550mm距离内可调）
5、被测机水平及同心位置调整机构（±15度）。
6、稳压电源：500VA（±2%台湾）
7、功率表：单相电参数表（0.5级）
8、控制柜及低压电器、步进电机驱动装置
9、计算机、喷墨打印机、 CPU电源
10、模块和接口板步进电机驱动板/RS485通讯板
11、测试软件（WIN XP下Vbasic编程）
12、吊扇试验屏
