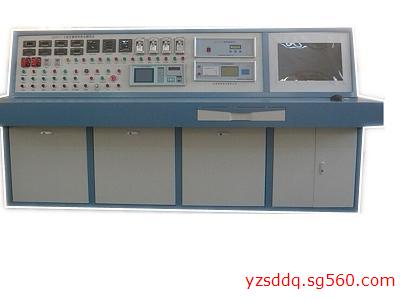

SDBT变压器特性综合测试台
1、SDBT变压器特性综合测试台用途：
1．1满足3150kVA/35kV及以下电力变压器的直流电阻、变比组别、空负载、工频耐压等试验。
2、SDBT变压器特性综合测试台主要功能及特点：
2．1变压器特性综合试验台是测量变压器直流电阻、变比组别、空负载、工频耐压控制、倍频感应耐压控制于一体的专用测试设备。
2．2变压器特性综合试验台采用数字技术，结构紧凑、功能齐全、精度高、测试简便等特点。
2．3变压器特性综合试验台升压方式采用电动，配备感应调压器具有试验容量大，升压平稳等功能。
2．4变压器特性综合试验台具有测试10KV和35KV两种功能。
2．5变压器特性综合试验台空负载试验输出电流具有八种档位（5A、10A、20A、50A、100A、150A、200A、250A），提高测量精度。
2．6变压器特性综合试验台具有多种保护功能，大大减轻了试验人员的工作量，提高了工作效率。
3、SDBT变压器特性综合测试台主要技术条件和参数：
3．1环境温度：0℃～40℃
3．2相对湿度：20%～90%
3．1  工作电源：（三相四线）380V、50Hz±5Hz
3．2输出电压：0  ~  750V
3．3输出电流：0  ~  250A
3．4最大测量范围：6300kVA/35kV电力变压器
3．5外形尺寸：1800×700×1100（mm）
3．6重  量：  155kg
4、SDBT变压器特性综合测试台试验功能：
4．1  直流电阻试验部分
4．2  变比组别试验部分
4．3  10kv及35kv空载、负载试验部分
4．4工频耐压试验部分
5、SDBT变压器特性综合测试台设备的成套性：
5．1  变压器特性综合试验台                                                                              壹台；
（含：SDSH变压器空载短路测试仪1台；250A/5A多档位电流互感器3只。）
5．2高压电源测量柜                                                                                          壹台；
5．3三相感应调压器200KVA                                                                              壹台；
5．4中间变压器200KVA/10KV/2KV/400V（用户自配）                                  壹台；
5．5直流电阻测试仪SDZZ                                                                          壹台
5．6全自动变比测试仪SDBB                                                                        壹台
5．7工频试验变压器20KVA/100KV                                                                    壹套
5．8测试线                                                                                                          壹套。
6、空载短路测试仪主要功能特点及技术参数：
6．1  空载短路测试仪采用240×64点阵液晶显示屏（带背光）同时显示三相电压、电流、低压侧电压、功率、功率因数、阻抗电压%、空载电流%、容量测试、频率等20个参数；
6．2空载短路测试仪可测试空载和短路试验所需的电参数；
6．3空载短路测试仪线性范围宽、读数重复性好、性能稳定；
6．4空载短路测试仪保证功率因数0.000~1.000的准确测量，尤其适用于低功率因数负载的检测；
6．5空载短路测试仪方便的锁存功能保证测量数据的同时性及操作的方便性。
6．6  工作电源：AC220V±10%    50Hz
6．7  整机功耗：＜18W
6．8功率因数：范围0~1、精度±5个字
6．9电压（V）：量程750V±（读数的0.1%+量程的0.1%）
6．10电流（A）：量程250A±（读数的0.1%+量程的0.1%）
6．11功率（W）：±（读数的0.1%+量程的0.1%）
7、高压电源测量柜功能特点及技术参数：
7．1  高压电源测量柜采用一只10KV三相电压互感器和三只10KV电流互感器9合而成。
7．2  高压电源测量柜与中间变压器配合做35KV/10KV电力变压器的空载、负载试验。
7．3电压测量范围：0~10KV
7．4电压精度：0.2%
7．5电流测量范围：0~200A
7．6电流精度：0.2%
8、工频耐压控制台功能特点及技术参数：
8．1  工频耐压控制台组合在综合测试台上具有结构紧凑、功能齐全、使用方便等特点。
8．2工频耐压控制台设有过压保护、过流保护、零位保护、时间保护及报警等功能。
8．3工频耐压控制台采用感应调压器（外接）、具有波形稳定、电压平稳升压等。
8．4工频耐压控制台升压速度每秒为3KV~5KV。
8．5  工频耐压控制台具有自动升压、自动计时、自动降压、自动报警等功能。
8．6  工作电源：AC380V±10%    50Hz
8．7  输出容量：20KVA
8．8输出电流：50A
8．9输出电压：0  ~450V
8．10仪表表头：100KV/100V
8．11表头精度：1.5%
8．12升压方式：电动
9、感性负载直流电阻测试仪功能特点及技术参数：
9．1  采用高精度16位A/D转换器，测量数据稳定，重复性好。
9．2测试电流设定方便快捷。
9．3可打印测试结果。
9．4采用背光汉字液晶显示，清淅度高、操作简便。
9．5工作电源：AC220V±10%
9．6  电阻、电压、测量准确度：0.1%
9．7电流最大输出10A
9．8电阻测量范围：1mΩ～2000Ω，最小显示分辩率1uΩ
9．9体积：350×230×130mm
9．10  重量：7Kg
10、全自动变比测试仪功能特点及技术参数：
10．1  可测量1～12各种组别变压器，由内部软件控制测量，外部操作简单。
10．2具有分接测试功能，应用方便。
10．3  高低压隔离，可测量自耦变压器。
10．4  自动保护系统完整，避免仪器损坏。
10．5  能自动记录数据，断电数据不丢失。
10．6  工作电源：AC220V±10%    50Hz
10．7  变比测试范围：1  ~  5000
10．8误差
