FY-HJ电压互感器负荷箱

产品别称 负载箱、互感器负载箱、电压互感器负载箱、电流互感器负载箱、电压互感器负荷箱、电流互感器负荷箱、电压负载箱、电流负载箱、电压负荷箱、电流负荷箱





产品介绍 FY-HJ系列电流、电压互感器负荷箱是检验电流、电压互感器时，专门提供的各种有效负载，是各种互感器检定装置的理想配套产品。本互感器负荷箱是严格按照国家标准JJG313-94<<电流互感器检定规程>>、JJG314-94<<电流互感器检定规程>>而设计的。其互感器负荷箱输出容量大、负载种类齐全、重量轻、外形美观、 稳定性强等优点。

产品特性

重量轻，外形美观，容量大，稳定性强

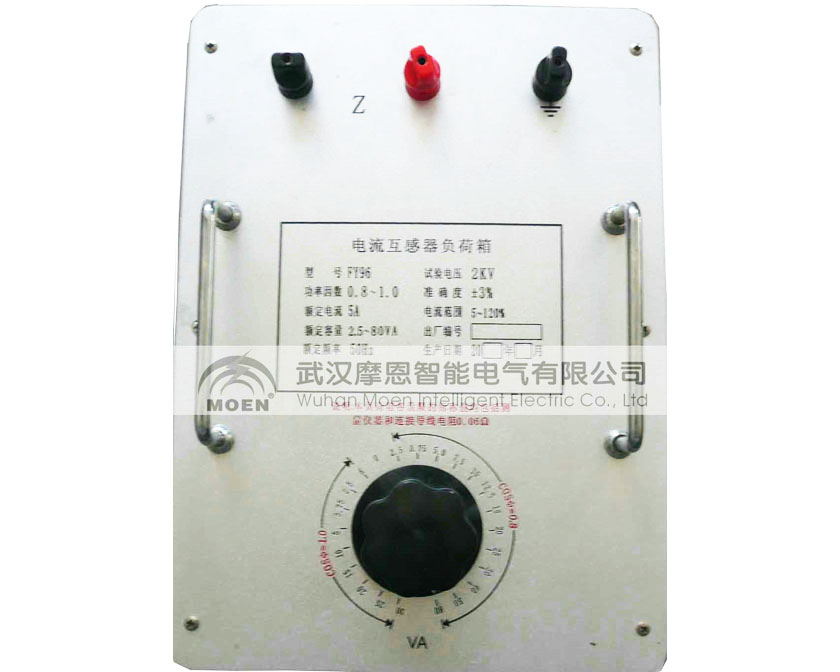

产品参数 1、FY96-H电流互感器负荷箱主要技术指标

环境条件：

温 度：15～25℃；湿度：<80%(25℃)

海 拔：<1500m；电源频率：50Hz

额定容量：COS0.8:2.5VA～60VA；COS1.0:2.5VA～20VA

测量范围：

电 流：1%～120%

二次电流：5A

功率因数：0.8、1.0

准 确 度：±3%±0.0025VA

试验电压：2kV

外形尺寸(长×宽×高)：250×350×175mm3

重 量：8kg

2、FY96-A电流互感器负荷箱

主要技术指标

环境条件：

温 度：15～25℃；湿度：<80%(25℃)

海 拔：<1500m；电源频率：50Hz

额定容量：COS0.8:2.5VA～60VA；COS1.0:2.5VA～20VA

测量范围：

电 流：5%～120%

二次电流：1A

功率因数：0.8、1.0

准 确 度：±3%±0.0025VA

试验电压：2kV

外形尺寸(长×宽×高)：250×350×175mm3

重 量：8kg

3、FY95-H电压互感器负荷箱

主要技术指标

环境条件：

温 度：15～25℃；湿度：<80%(25℃)

海 拔：<1500m；电源频率：50Hz

额定容量：1.25VA～158.75VA

测量范围：20%～120%

二次电压：110/ V

功率因数：0.8，1.0

准 确 度：±3%±0.05VA

试验电压：2kV

外形尺寸(长×宽×高)：250×350×175mm3

重 量：8kg

4、FY95-A电压互感器负荷箱

主要技术指标

环境条件：

温 度：15～25℃；湿度：<80%(25℃)

海 拔：<1500m；电源频率：50Hz

额定容量：1.25VA～158.75VA

测量范围：20%～120%

二次电压：100/ V

功率因数：0.8，1.0

准 确 度：±3%±0.05VA

试验电压：2kV

外形尺寸：250×350×175 mm3

重 量：8kg

5、FY98-H电流、电压互感器负荷箱

主要技术指标

环境条件：

温 度：15～25℃；湿度：<80%(25℃)

海 拔：<1500m；电源频率：50Hz

额定容量：

电 流：COS0.8:2.5VA～60VA；COS1.0:2.5～5VA

电 压：1.25VA～158.75VA

测量范围：

电 流：1%～120%；电压：20%～120%

二次电流：5A

二次电压：100/ V

功率因数：0.8，1.0

准 确 度：

电 流：±3%±0.0025VA；电压：±3% ±0.05VA

试验电压：2kV

外形尺寸：340×350×175mm3

重 量：15kg

6、FY98-A电流、电压互感器负荷箱

主要技术指标

环境条件：

温 度：15～25℃；湿度：<80%(25℃)

海 拔：<1500m；电源频率：50Hz

额定容量：

电 流：COS0.8:2.5VA～60VA，COS1.0: 2.5～5VA

电 压：1.25VA～158.75VA

测量范围：

电 流：5%～120%；电压：20%～120%

二次电流：1A

二次电压：100/ V

功率因数：0.8，1.0

准 确 度：

电 流：±3%±0.0025VA；电压：±3%±0.05VA

试验电压：2kV

外形尺寸：340×350×175mm3

重 量：15kg
