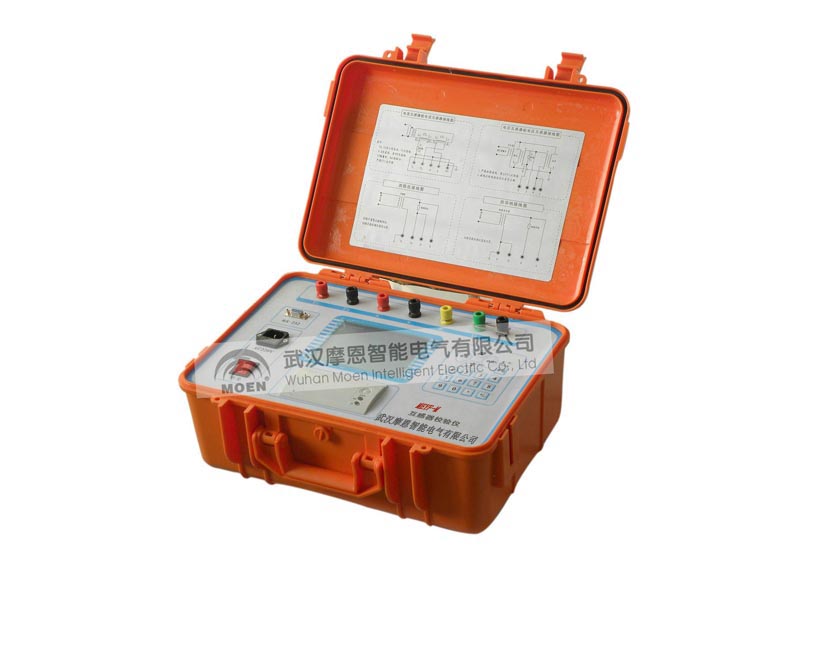

MEYF-M二次压降及负荷测试仪

产品介绍 电能计量综合误差过大是电能计量中普遍存在的一个关键问题，电能计量综合误差是由电压互感器的合成误差、电流互感器的合成误差、电度表的误差、电压互感器二次导线压降所引起的计量误差所组成。在这四项误差中，电压互感器二次导线压降引起的计量误差往往是最大的。电能计量装置检定规程《SD109－83》和有关技术法规，对电压互感器二次回路压降引起的误差均有规定，必须准确、快速、方便、可靠地测量出来。本公司生产的二次压降及负荷测量仪就具备了这些条件。

产品特性

1、本二次压降及负荷测量仪可以实现三相三线，三相四线、单相全自动测量

2、使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全

3、仪器具有量程自动切换功能，保证测试精度

4、采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强

5、测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验

6、采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据

7、采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用

8、二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证

9、工作时间可以长达24小时(最长)

10、附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量

11、仪器体积小，重量轻

12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳

13、该二次压降及负荷测量仪能存储480组测量数据，断电后能保持十年

14、中文界面大屏幕显示，带有RS232通讯接口

产品参数 1、环境条件

温度：－10℃～40℃

相对湿度：＜85%(25℃)

海拔高度：＜2500m

外界干扰：无特强震动、无特强电磁场

2、二次压降测试时仪器主要技术指标

(1)测量范围：

比差：0.001%～19.99%

角差：0.01'～300'

(2)分辨率：

比差：0.001%

角差：0.01'

3、仪器基本误差

△X=±(1%×X+1%×Y±2个字)

△Y=±(1%×X+1%×Y±2个字)

2个字——仪器的量化误差

4、电压表头准确度：1.0%

5、工作范围

电压：(46～120)V

6、仪器指示动作值

误差：比差大于20%或角差大于600’

电压：电压＜2.0V

7、PT二次负荷测试时仪器主要技术指标

(1) PT二次负荷测试

导纳测量范围：0.001ms～50.0ms

导纳测量准确度：

二次电压(50V～120V)

△X=±(1%×X+1%×Y±2个字)

△Y=±(1%×X+1%×Y±2个字)

2个字——仪器的量化误差

注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时仪器量

化误差为5个字

(2)电压表头：0.5%

8、CT二次负荷测试时仪器主要技术指标

阻抗测量范围：0.1Ω～75.0Ω

阻抗测量准确度：

△X=±(1%×X+1%×Y±2个字)

△Y=±(1%×X+1%×Y±2个字)

2个字——仪器的量化误差

电流表头：1%
