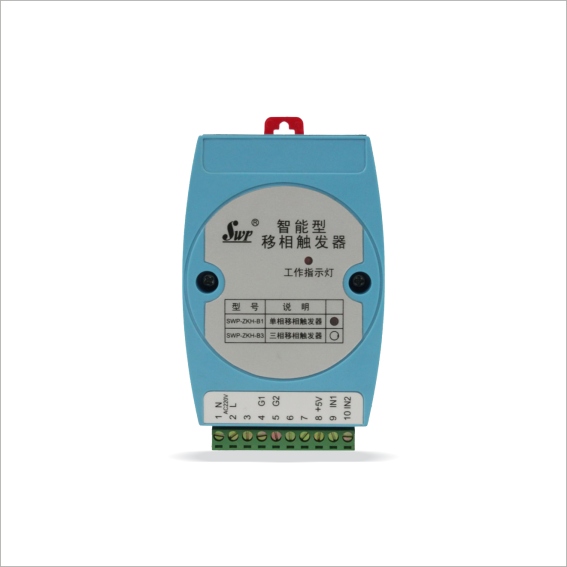

SWP-ZKH系列香港昌晖高精度移相触发器
SWP-ZKH系列移相触发器采用光电隔离技术，具有可靠性高、体积小、安装方便的特点，无需外接变压器，使用方便。可广泛应用于工业领域的电压、电流调节，适用于电阻性负载、电感性负载、变压器一次测及各种整流装置等，适用于恶劣的环境。
规 格
说 明
电 源
1、2端为85~260VAC供电电源端（单相移相触发器供电电源）
输 出
4、5端为移相触发控制输出端
输 入
8、9、10端为控制信号输入端
·电位器信号输入接于8、9、10（电位器值在1K~10K之间，中间抽头接于9）
·电压信号输入接于9、10（9+、10-，电压信号为1~5V）
·电流信号输入接于9、10（9+、10-，当电流信号为4~20mA时，输入端9、10
应并接一个250Ω/0.25W电阻）
额定输入电压
三相380V、50Hz特殊电压要求可定制
可触发可控硅
额定电流
5A~8000A
负载性质
阻性、一般感性、纯感性、变压器一次侧、二次侧、电感线圈等大电感负载
输入控制信号
4~20mA、1~5V、手动电位器控制
安装方式
标准DIN导轨安装
功耗（典型值）
1.2W
接 口
插入式螺丝接线端子
外型尺寸
71×111×28mm
使用环境
海拔不超过3000米
环境温度
-30℃~55℃
相对湿度
≤85RH
运行地点无导电及爆炸性尘埃，无腐蚀金属及破坏绝缘的气体或蒸汽
无剧烈震动和冲击
型 号
代 码
说 明
SWP-ZKH
-□
智能型移相触发器
仪表功能
B1
单相移相触发器
B3
三相移相触发器
