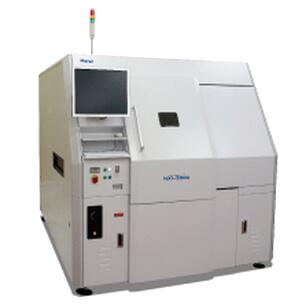

型号：NXI-3300

产品：在线型3D X线自动检查设备

品牌：NAGOYA

简介：N名古屋电机的NXI-3300，是线型3D X线自动检查机，能够在线扫描高速获取图像，NXI-3300在线全数检查两面基板最短75秒，NAGOYA X-RAY标准搭载高性能自动检查系统，NXI-3300会按照事先编制的程序自动运行并实施自动检查，名古屋的这款X-RAY以高品质自动检查算法，可对快速设定测定不良。



在线型3D X线自动检查机 NXI-3300 特点

·自动检查功能 焊锡缺陷检查

·密闭型微焦点X线管 管电压:40-100kV

·线性扫描仪 分辨率：12-30μm

·在线扫描方式。



名古屋 NXI-3300 在线扫描高速获取图像

广范围，高速度，两面部品全数检查

名古屋电机独自线性扫描方式获取图像

相比以往的区域扫描方式视野更大，受基板尺寸影响更小

既减少机械机构移动时间，有提供了精度

可对整个基板予以监控，满足基板全面检查需求



NXI-3300 在线全数检查两面基板最短75秒

分辨率可变

分辨率可在12μm到30μm之间自由变更，因情形提供更多使用方案

如在线时使用30μm，离线观测时使用12μm，为高品质3D测试提供保障



NXI-3300 X-RAY标准搭载高性能自动检查系统

展开CAD数据，实现全面检查

NXI-3300会按照事先编制的程序自动运行并实施自动检查

通过展开CAD数据，获得相关部品的坐标后即可实施自动检查



NXI-3300 X线自动检查机 高品质自动检查算法

通过解析断层图像，可对快速特定不良

部品检查，可通过对比事先设定的检查基准检出翘起不良







BGA一般贴片部品混在也能同时检查

除了BGA，CSP，其他引脚部品，贴片部品亦可自动检查

外观检查无法确认到的引脚内部焊接也可轻松对应

特别适合汽车电子产业等对于信赖性要求较高行业







在线型3D X线自动检查设备 NXI-3300 可选功能

通过系统传输获得PC 自动检查时所获取断层图片，对于不良部品可以进行确认并编辑

3D合成软件 可对X线的断层图片进行编辑并合成





在线型3D X线自动检查设备 NXI-3300 主要规格

项目                            参数

对应工件尺寸         W80×L50-W510×L460mm

检查工件领域         W80×L30-W510×L440mm

对应工件厚度         0.4-3.0mm

对应工件重量         4.0kg以下

部品高度         基板上：40mm/基板下：30mm

自动检查项目

底面电极部品（BGA、CSP、LGA、QFN）的锡球:锡球形状、异物、脱落、桥连、位置偏贴装部品（三极管、电容、电阻）及引脚部品（QFP、SOP）的焊点部分：焊锡过多、焊锡过少、未焊、翘起、桥连

在线型3D X线自动检查设备 NXI-3300 系统规格

X线发生管      密闭性微焦点

管电压：40-100kv

管电流：0-200μA

焦点尺寸:7μm

X线检出器      线性扫描仪

分辨率：12-30μm

空气压力         0.4-0.5MPa

电源电压         AC200/208/220/230/240V±10%三相

消费电压         7.0kVA以下

使用环境条件         周围温度10-35℃  湿度35-80%RH（无结露

X线泄露量      低于0.5μSv/h

外形尺寸.重量        W1,890×D2,560×H1,800mm    约3.500kg
