南瑞继保PCS-9611D|PCS-9611D站用变保护装置
南瑞继保PCS-9611D|PCS-9611D站用变保护装置
1.1 应用范围
1.2 功能配置

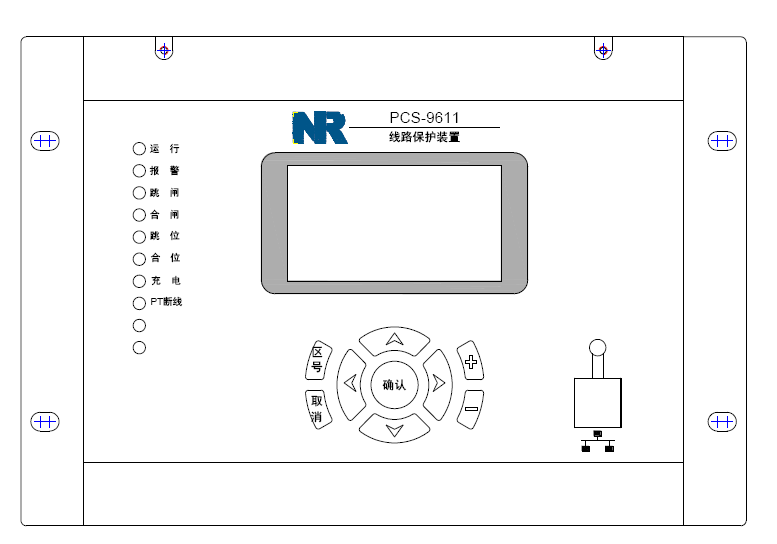

PCS-9611D 线路保护装置适用于110kV 及以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控。装置全面支持数字化变电站功能，既可以接入常规电磁式互感器，同时也具备电子式互感器接口和支持IEC61850-9-2 采样值传输协议，支持IEC61850 规约和实时GOOSE功能。
1.2.1 保护功能
PCS-9611D 提供保护功能包括：
? 三段可经方向和低电压闭锁的过流保护和一段过流反时限保护。
? 两段零序过流保护以及一段零序过流反时限保护/小电流接地选线。
? 过流加速保护。
? 零序加速保护。
? 间隙性接地保护。
? 低频减载保护。
? 三相一次重合闸功能。
另外还包括以下异常告警功能：
? 事故总信号。
? CT断线报警。
? 母线PT断线报警。
? 控制回路断线报警。
? TWJ异常报警。
? 线路电压报警。
? 接地报警。
? 频率异常报警。
1.2.2 测控功能
1） 12路自定义遥信开入（扩展后，至多支持36路）。
2） 事件SOE记录等。
1.2.3 保护信息功能
1） 装置描述的远方查看。
2） 设备参数定值的远方查看。
3） 保护定值和区号的远方查看、修改功能。
4） 软压板状态的远方查看、遥控和就地投退功能。
5） 装置保护开入状态的远方查看。
6） 装置运行状态（包括保护动作元件的状态和自检报警信息等）的远方查看。
7） 远方对装置信号复归。
8） 故障录波上送功能。
