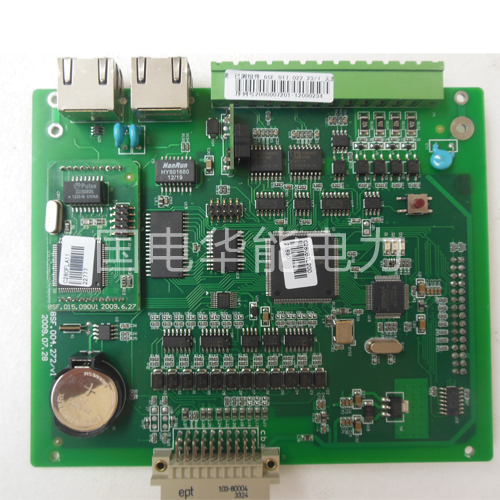

四方AO插件|AO插件CSC-237A
3.3 交流插件（AC）
交流模块包含电压变换器和电流变换器，它们将CT或PT二次侧电流电压转换为数据采集系统可以处理的信号，并起到电气隔离的作用。不同型号的装置其电流电压变换器的配置不同。
3.4 CPU插件（CPU）
CPU模块是本装置的核心模块，包含CPU系统、模拟量采集系统、开关量输入/输出系统、实时硬时钟系统和高速通信系统。采用多层印制板和表面贴装工艺制作，并采取了多种抗干扰隔离措施。
3.5 逻辑插件（LOG）
逻辑模块提供保护跳合闸控制、遥控跳合闸控制、动作/告警信号输出等功能，并起到电气隔离的作用。其中，所有重要出口只能在启动继电器开放以后才能执行，避免器件损坏所造成的误动。
3.6 开出插件（DO）
跳闸模块提供断路器位置监视、手跳手合、跳合闸保持及防跳等功能。跳合闸保持电流在0.5～4A范围内自适应，不需要更改回路的电气参数。根据用户的技术要求，也可取消本模块中的跳合闸操作回路。
3.7 通信插件（COM）
COM模块主要用于光纤通信及通信扩展，属于选配模块，可包含一对光纤收发接口（850nm，ST接口）、一个LonWorks接口、两个RS485接口。
3.8 人机接口（MMI）
MMI模块采用内部通信方式与CPU模块进行数据交换，为用户提供对装置的本地操作接口，包括LCD显示屏、LED指示灯、操作按键以及RS232调试端口。
3.9 电源插件（POW）
电源模块利用逆变原理将直流220V/110V输入转换为装置工作所需的四组直流电压，几组工作电压均不共地且采用浮地方式，起到电气隔离的作用。为提高电源回路的抗干扰性能，模块在内部其直流输入和引出的外部24V电源回路中均装设抗干扰滤波器件。模块还配备有完善的电源保护功能（欠压、过压、过流、过功率等）以防止电源故障造成装置损坏。电源模块提供9路220V或110V强电开入，并提供可靠的电气隔离。
