4.6.1 电源插件（DC）

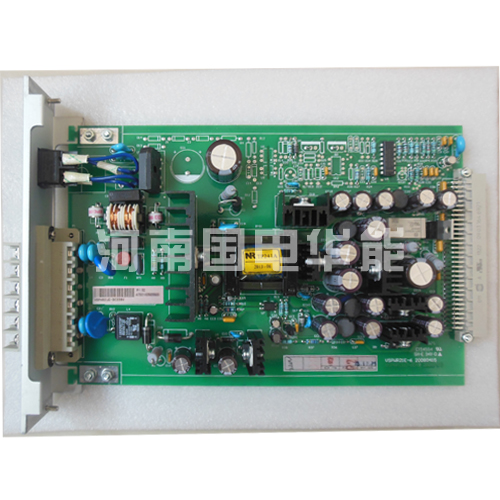

从装置的背面看，第一个插件为电源插件，如图 4.6.2(A)所示：
保护装置的电源从101 端子（直流电源220V/110V＋端）、102 端子（直流电源220V/110V－端）经抗干扰盒、背板电源开关至内部DC/DC 转换器，输出＋5V、±12V、＋24V（继电器电源）给保护装置其它插件供电；另外经104、105 端子输出一组24V 光耦电源，其中104 为光耦24V＋，105 为光耦24V－。
输入电源的额定电压有220V和110V两种，订货时请注明，投运时请检查所提供电源插件的额定输入电压是否与控制电源电压相同，电源输入连接如图 4.6.2（B）。
光耦电源的连接如图 4.6.2（C），电源插件输出光耦24V－（105 端子），经外部连线直接接至OPT1 插件的光耦24V－（615 端子）；输出光耦24V＋（104 端子）接至屏上开入公共端子；为监视开入24V电源是否正常，需从开入公共端子或104 端子经连线接至OPT1 插件的光耦24V＋（614 端子），其它开入的连接详见OPT1 插件。
