西安电压表TE-DV,TE-AV,TE-PAV,TE-PDV
一、功能综述
TE-AV型交流电压智能表是在消化国外进口同类产品的技术基础上，根据我国对电力设备的运行和计算机智能化监控要求而设计的，通过面板按键整定PT参数，直观显示系统一次母线电压，显示清晰美观，能直接取代传统的模拟指针表，是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
二、主要技术指标
2.1、标称信号输入：AC 100V、400V、600V
允许过量程：瞬时：电压2倍/1秒; 持续：1. 2倍
2.2、测量范围：0 ～ 500V
2.3、显示范围：低压型0.0 ～ 9999V，超出显示范围显示“ ----”，小数点根据量程自动切换
高压型 0.000 ～ 999.9 kV，小数点根据量程自动切换
2.4、精度：0.5%
2.5、绝缘强度： IEC 60255-5 2kVrms-1min
2.6、环境承受能力： 工作 IEC 60068-1和2 0℃～+55℃
储存 IEC 60068-1和2 -25℃～+70℃
湿热 IEC 60068-1-3 93%RH 40℃
2.7、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m
2.8、工作电源及功耗： AC ( 80～265)V或DC ( 100～275)V 8VA
三、显示与按键操作说明
四位数码管显示有效值，量程自动切换。
按住 键持续2秒，本仪表自动进入设定状态，每按一下，自动进入下一项参数整定，若退出设定，按住 键持续2秒即可；在设定状态，每按一下 键，整定值循环增加，按住不放，整定值快速循环增加，每按一下 键，整定值循环减小，按住不放，整定值快速循环减小。

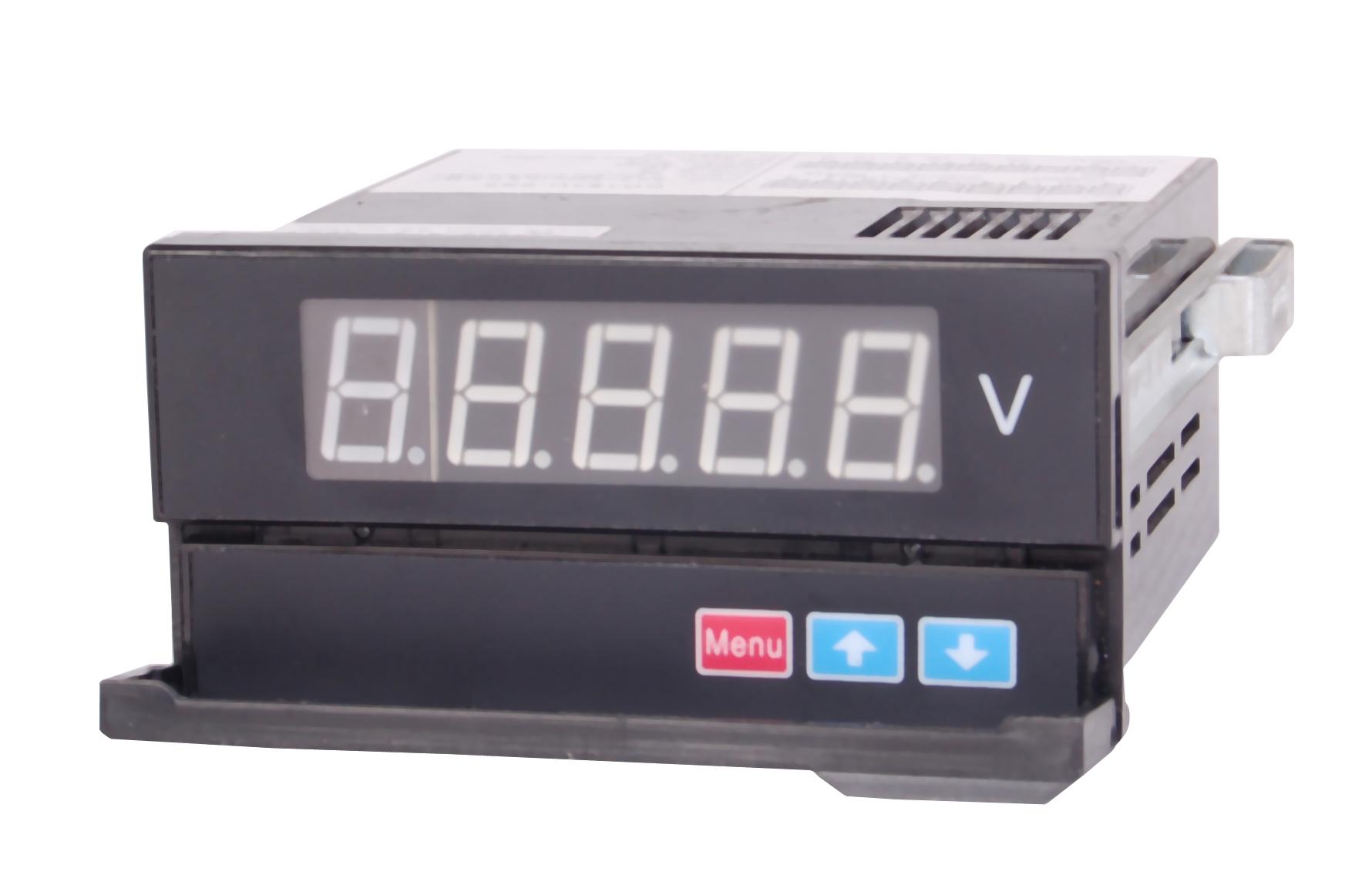

四、外型尺寸与面板示意图
外型尺寸：120mm×120mm×80mm(长×宽×深)
安装方式：嵌入式安装
最小安装深度：80 mm
开口尺寸：111mm×111mm
重量：约600g
五、使用与订货注意事项
5.1、用户在使用前必须仔细阅读使用手册，严格按照手册规定的方法进行接线和操作整定，否则会影响到使用
安全和仪表的正常运行；
5.2、用户订货前必须事先参考有关TE-AV的产品说明或本公司产品系列的介绍，根据实际需要作功能选择；
5.3、用户在订货时请标明测量的电压值等级，以便为您提供最佳面板显示单位；
5.4、请按照规定的相位接入电流、电压信号，切勿接反；
5.5、未经许可，不得擅自拆开仪表；
5.6、本产品附件：安装配件 1付，说明书 1份，合格证 1份；
5.7、本产品自出厂之日起质保1年，终身维修。
六、输入/输出典型接线图
注：根据用户实际需求，会改动某些端子的功能，用户以供货产品的技术协议或机壳后面的接线指示图为准
七、整定内容快速参考表
序号
整定内容说明
显示
定值范围
步幅
1
PT倍率
P t
1～ 9999
1
说明：本项整定的为线路所用PT的倍率，如线路所用PT类型为：6000V/100V，则该项整定值为60，出厂预设定为1
八、接线方式
