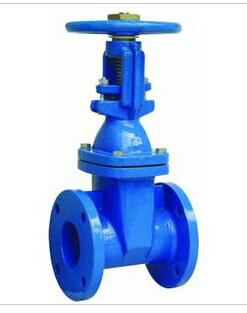

上海鸿蝶阀门WZ41H波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管密封结构设计合理，耐疲劳，使用寿命长。
波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
产品特点
1、波纹管密封闸阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
2、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长。
3、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
4、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油。
上海鸿蝶阀门波纹管闸阀 技术参数
公称压力（MPa）
壳体试验压力（MPa）
密封试验压力(MPa)
适用温度(℃)
使用介质
1.6
2.4
1.76
≤350℃
水、蒸汽、油品等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
上海鸿蝶阀门波纹管闸阀 主要零件材料
序号
名称
材质
1
阀体
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2
阀板
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3
阀杆
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4
波纹管组件
1Cr18Ni9Ti、304、316、304L、316L
5
支架
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
6
垫片
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
7
阀盖
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8
六角螺母
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9
双头螺栓
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10
填料
柔性石墨
11
填料压盖
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12
阀杆螺母
铜合金
13
手轮
WCB QT400-18
上海鸿蝶阀门波纹管闸阀 主要外形尺寸
型号
WZ41-16
压力等级
PN16
口径
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
108
117
127
140
165
178
190
203
229
254
267
292
330
356
381
H
200
210
250
260
290
370
398
440
490
530
580
670
760
850
950
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量（kg）
8
9
10
15
22
30
43
57
73
105
150
190
270
380
480
