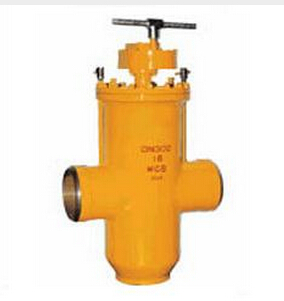

MDZ47F埋地燃气平板闸阀
产品工作原理和用途：
燃气专用平板闸阀是一种控制燃气输送的闸阀结构，目的在于提供一种能提高密封性，达到零泄漏的燃气闸阀，本产品具有结构简单、密封可靠、开关力矩小、使用寿命长和可清扫腔内赃物的优点，尤其适用于工作压力≤10Mpa,工作温度≤120℃城市天然气输送管道.。
产品结构特点：
1、采用新型的主密封软硬双重合密封，增加了密封的可靠性;
2、阀座外侧面装有O型密封圈，背面装有弹性密封垫，保证了闸阀在阀座孔的侧面和底面;
3、不易泄漏，实现了副密封的双重密封;
4、闸板表面喷焊耐腐蚀铁基合金材料或等离子氮化层，提高了闸板表面的硬度和耐蚀性;
5、采用注脂孔填充密封油脂结构，起到应急密封和润滑作用，减少了操作力，能在密封表面形成保护膜，保护密封面不被污染物积聚或腐蚀，从而提高闸阀的密封性能及延长闸阀的使用寿命。
产品性能参数：
适用范围
PN10.0-42.0Mpa
DN25-200mm
适用温度
-29-120℃
适用介质
普通型
石油、天然气、成品油、水等
抗硫型
含H2S、CO2的石油、天然气等
连接形式
法兰端、焊接端、卡箍端
驱动方式
手动、电动、气动等
产品主要零件材料：
零件名称
阀体、阀盖
闸板
阀杆
阀座
阀杆螺母
填料
“Z”型
WCB、铬钼钢
合金钢
不锈钢
合金钢
铝青铜
聚四氟乙烯、氟橡胶
“KZ”型
抗硫不锈钢
产品主要尺寸：
DN(mm)
尺寸(mm)
L
H
H1
H2
A
对焊
法兰
100
305
350
见主要外形尺寸
见主要外形尺寸
140
225
150
403
450
150
300
200
419
450
150
320
250
457
457
150
360
300
502
502
160
400
350
572
572
180
470
400
610
600
180
500
500
711
700
180
570
600
813
800
200
670
700
914
900
200
