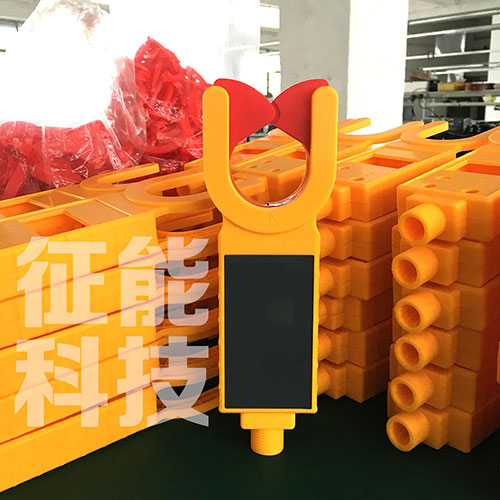

征能ES050HV高压钳形电流传感器
一、特性
ES050HV高压钳形电流传感器是一种，采用最新CT技术便携式钳形设计，专为在线测量高低压线路的电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。不必断开被测线路,安全快速高精度、高稳定无间断检测。传感器采用了自动开合结构，前推钳口张开钳住被测导线，后拉钳口张开离开被测导线，配合绝缘杆使用。用于60kV及以下的高压线路测试。
ES050H它可配合多种测量仪器测量，也可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。它具有使用简单﹑携带方便的特点。广泛用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。绝缘杆具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点
二、技术规格
特 点 CT钳形结构
功 能 高低压线路的电流、漏电流、变比、高次谐波电流、相位、电能、功率、功率因数等检测
输出方式 电流感应输出
钳口尺寸 Φ50mm
二次开发显示窗口 46*30mm
量 程 AC 0.0mA～1200A
分辨率 AC 0.1mA
精 度 ±1.0%FS (50Hz/60Hz；23℃±2℃) 导线处于钳口中心位置
相位误差 ≤3°(50Hz/60Hz；23℃±2℃)
匝 比 4000：1
参考负载 RL： 0～10A≤50Ω；0～100A≤5Ω；0～1200A≤0.5Ω
质 量 300g
外形尺寸 宽厚高87*37*262mm
输出接口 长10cm，打开上下盖可以进行连接
电场干扰 外电场100A靠近30mm时约10mA
导线位置 被测试导线处于钳口的中心位置
电流频率 45Hz～65Hz(被测电流频率)
线路电压 AC 60kV及以下线路测试(伸缩绝缘杆要完全打开)
工作温度 -25o C to +55o C
介质强度 AC3700V/rms (铁心与外壳之间)
电流频率 45Hz～65Hz(被测电流频率)
