一级代理LM2576

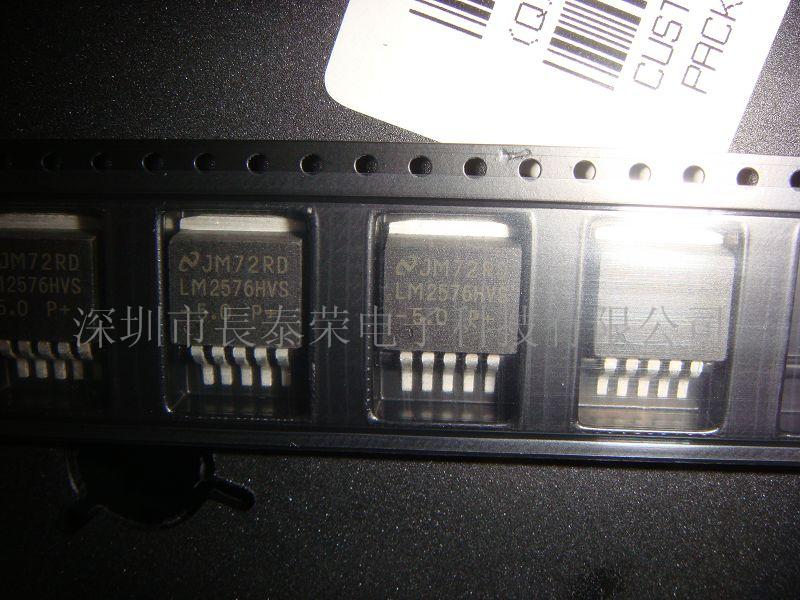

产品信息：LM2576 2010 TO-220/TO-263 发布时间：2011-05-20，有效期：999，质量保证，长期现货供应LM2576.采用开关稳压电源来替代线性稳压电源作为MCU电源的另一个优势是：开关管的高频通断特性以及串联滤波电感的使用对来自于电源的高频干扰具有较强的抑制作用。此外，由于开关稳压电源“热损失”的减少，设计时还可提高稳压电源的输入电压，这有助于提高交流电压抗跌落干扰的能力。LM2576系列开关稳压集成电路是线性三端稳压器件（如78xx系列端稳压集成电路）的替代品，它具有可靠的工作性能、较高的工作效率和较强的输出电流驱动能力，从而为MCU的稳定、可靠工作提供了强有力的保证。LM2576简介 LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路，它内含固定频率振荡器（52kHz）和基准稳压器（1.23V），并具有完善的保护电路，包括电流限制及热关断电路等，利用该器件只需极少的外围器件便可构成高效稳压电路。LM2576系列包括 LM2576（最高输入电压40V）及LM2576HV（最高输入电压60V）二个系列。各系列产品均提供有3.3V（-3.3）、5V（-5.0）、12V（-12）、15V（-15）及可调（-ADJ）等多个电压档次产品。此外，该芯片还提供了工作状态的外部控制引脚。 LM2576系列开关稳压集成电路的主要特性如下[2]： ●最大输出电流：3A； ●最高输入电压：LM2576为40V，LM2576HV为60V； ●输出电压：3.3V、5V、12V、15V和ADJ（可调）等可选； ●振东频率：52kHz； ●转换效率：75%～88%（不同电压输出时的效率不同）； ●控制方式：PWM； ●工作温度范围：-40℃ ～ +125℃ ●工作模式：低功耗/正常两种模式可外部控制； ●工作模式控制：TTL电平兼容； ●所需外部元件：仅四个（不可调）或六个（可调）； ●器件保护：热关断及电流限制； ●封装形式：TO-220或TO-263。 LM2576的内部框图如图1所示，该框图的引脚定义对应于五脚TO-220封装形式。 LM2576内部包含52kHz振荡器、1.23V基准稳压电路、热关断电路、电流限制电路、放大器、比较器及内部稳压电路等。为了产生不同的输出电压，通常将比较器的负端接基准电压（1.23V），正端接分压电阻网络，这样可根据输出电压的不同选定不同的阻值，其中R1=1kΩ（可调-ADJ时开路），R2分别为1.7 kΩ（3.3V）、3.1 kΩ（5V）、8.84 kΩ（12V）、11.3 kΩ（15V）和0（-ADJ），上述电阻依据型号不同已在芯片内部做了精确调整，因而无需使用者考虑。采用LM2576系列开关稳压集成电路作为MCU稳压电源的核心器件不仅可以提高稳压电源的工作效率，减少能源损耗，减少对MCU的热损害，而且可减少外部交流电压大幅波动对MCU的干扰，同时可降低经电源窜入的高频干扰，这对保障MCU的安全和可靠运行能起到事半功倍的作用。
