AC8DC18双音圣诞18首 (音乐IC原理接线图)
AC8DC18双音圣诞18首 (音乐IC原理接线图)
圣诞18首音乐IC/AC8DC18原理图下载
圣诞十八首音乐IC描述资料简介:
产品参数：
Santa Clause is Coming to Town 圣诞老人进城来+ We wish you a Merry Christmas祝你圣诞快乐
The First Noel第一首圣诞颂+ Silent Night 平安夜
Upon the Housetop 在屋顶上 + Angels We Have Heard On High 天使歌唱在高天
It Came Upon Midnight Clear 缅想当年时方夜半 + Joy to The World 普世欢腾
The Twelve Days of Christmas 12天的圣诞节 + Frosty The Snowman 皑皑雪人
Rudolph The Red-Nosed Reindeer 红鼻子驯鹿鲁道夫 + Hark! The Herald Angels Sing 听天使们高声唱
O Christmas Tree 哦，圣诞树 + Deck The Halls 闪亮圣诞节
O Come All Ye Faithful 耶稣礼赞 + Silver Bells 银色铃铛
芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
AC8DC18是一颗PWM声音输出的双音音乐语音芯片,共有18首圣诞系列音乐, 音质效果好，共有3个I/O口,其中1个按键,1个随节奏输出闪灯,1个Busy Low 低电平输出, 可以用来连马达,无任何外围(不需104电容)，产品方案成本极低.
触发方式：OKY:L/U/R,(选曲键,顺序选取；Voice-Selectfunction)
输出信号：IO1: Flash with melody (Sink)
IO2: Busy Low (输出)
工作电压：VDD:DC1.8~5.5V
静态电流：Isb≤0.1uA@4.5V
工作电流： (无负载) Iop: 1.5mA @4.5V IO输入电流：Iih:12uA@4.5V
IO输出电流：Iol:33mA@4.5V
内置震荡电电阻：INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片：喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式：

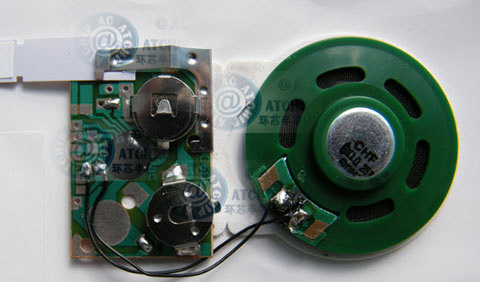

COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片（已烧录好），裸片3-5天交货,COB绑好7-10天交货。
音乐曲目：圣诞音乐18首
Jingle Bells 铃儿响叮当 + White Christmas 白色圣诞节
晶片底盘接地或悬空
