小尺寸插针式PCB板直流电源滤波器US202-3P
小尺寸插针式PCB板直流电源滤波器US202-3P
◆ 产品特点: 优异的电磁干扰抑制特性，插针式PCB板安装，结构紧凑，外形尺寸小。
◆ 使用场合：用于一次电源的直流输出侧和二次电源的输入输出侧,如：AC/DC模块电源、开关电源的直流输出侧，DC/DC模块电源的输入及输出侧。
◆ 技术参数
额定电压 Rated
Voltage
100VDC
额定电流 Rated
Current
3A
工作频率 Operating
Frequency
DC
耐压试验 Test
Voltage
线—线 Line to line
200VDC
1min
线—地 Line to ground
250VDC
1min
温度范围 Temperature Range
-25--+85℃
端接方式 Termination
Methods
输入端 Input
输出端 Output
Φ0.6插针
Φ0.6插针
◆ 插入损耗 Insertion
Loss in dB
— 共模（CM）,--- 差模（DM） CM/DM
50Ω测量系统,GB7343/CISPR NO.17出版物 Measured
in 50 ohm system ,as GB7343 or CISPR NO.17
插入损耗 （dB）
频率（MHz）
0.01
0.05
0.10
0.15
0.5
1.0
5.0
10
20
30
共 模
3
18
29
31
60
70
63
61
55
46
差 模
6
15
23
22
38
45
68
60
52
49

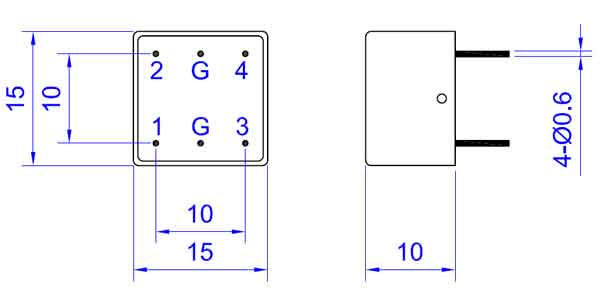

◆ 外形尺寸（封装）
引脚定义：
1
输入正极
2
输入负极
3
输出正极
4
输出负极
◆ 参考标准
[1] GB/T15287―94 抑制射频干扰整件滤波器 第一部分 总规范
[2] GB/T15288―94 抑制射频干扰整件滤波器 第二部分 分规范
[3] UL1283―1984 电磁干扰滤波器安全标准
