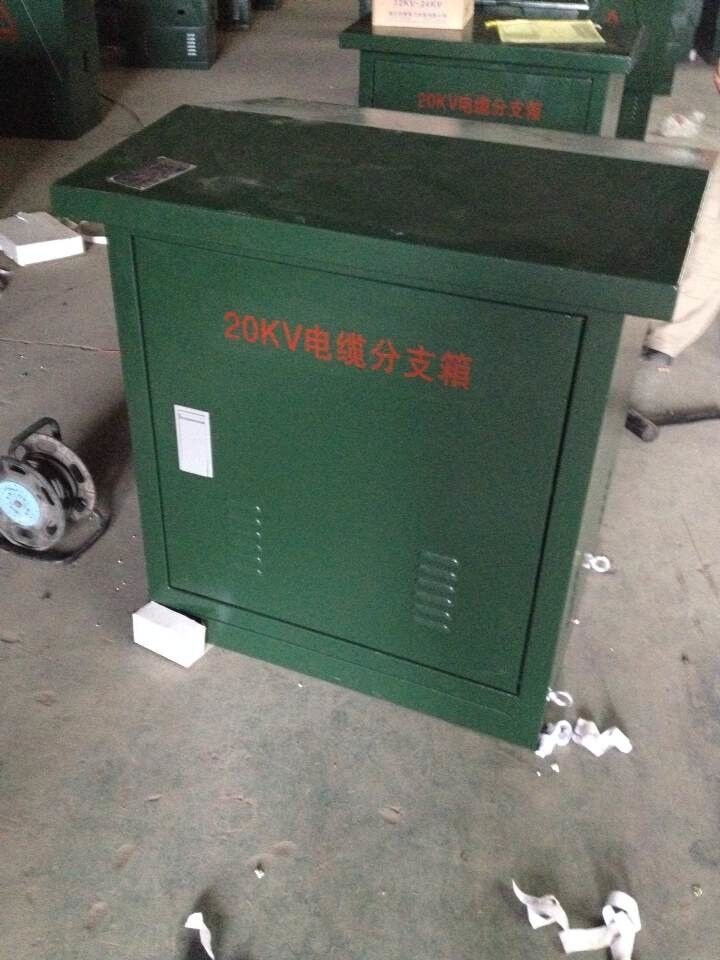

DFW型电缆分支箱
DFW型电缆分支箱
一、 概述
欧式电缆分支箱是近几年来广泛用于电力配电网系统化工程设备，它的主要特点是双向开门，利用穿墙套管作为连接母线，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。其所采用的电缆接头符合DIN47636标准。
二、 型号及含义
三、 使用条件
1、 环境温度不高于+40℃，不低于-25℃
2、 海拔高度不超过1000m;
3、 相对湿度日平均值不大于95%，月平均不大于90%；
4、 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
5、 地震烈度不超过8级，无经常性剧烈震动的场所。
四、 产品特点
1、 全绝缘、全密封、全防护；
2、 箱体材质有普通钢和镜面不锈钢可供选择，外壳牢固、耐冲击，防护等级达到IP33；
3、 进口橡胶，高抗撕、阻燃配方、全绝缘、全封闭、可触摸；
4、 扩展性强，进出线从2-8路、组合灵活，满足多种接线要求；
5、 免维护、结构紧凑、体积小、重量轻、安装简单、操作方便、外形美观；
6、 占地少、高度低、地上地下均可安装，简化城市电缆网络系统，节约投资；
7、 可带氧化锌避雷器；
8、 可安装带电指示器，提示操作人员线路带电；
9、 可接断路故障指示器，便于迅速查找断路故障；
10、可安装电缆型故障指示器，便于迅速查找电缆故障。
五、 技术参数
序号
项目
单位
参数
1
额定电压
kV
10
2
最高工作电压
kV
12
3
额定频率
Hz
50
4
工频耐受电压
kV
42
5
冲击耐受电压
kV
75
6
额定热稳定电流（2s）
kA
20
7
额定动稳定电流（峰值）
kA
50
8
机械寿命
次
10000
9
防护等级
IP33
六、 订货须知
用户订货时请提供以下内容：
1、 壳体颜色（墨绿色、军绿色、白色、灰色等可选）；
2、 普通外壳还是不锈钢外壳（默认为不锈钢外壳）；
3、 进出线电缆头大小；
4、 带几个开关；
5、 几路进线，几路出线
