欣灵JS11S 数显时间继电器HHS11四位数1S-9999
以下是欣灵JS11S 数显时间继电器HHS11四位数1S-9999S AC220V的内容
一、概述：
HHS11系列数显和数字式时间继电器（以下简称继电器）属通电延时型，适用于交流50Hz，额定工作电压380v及以下或直流工作电压24V的控制电路中作延时元件，按预置的时间接通或分断电路。

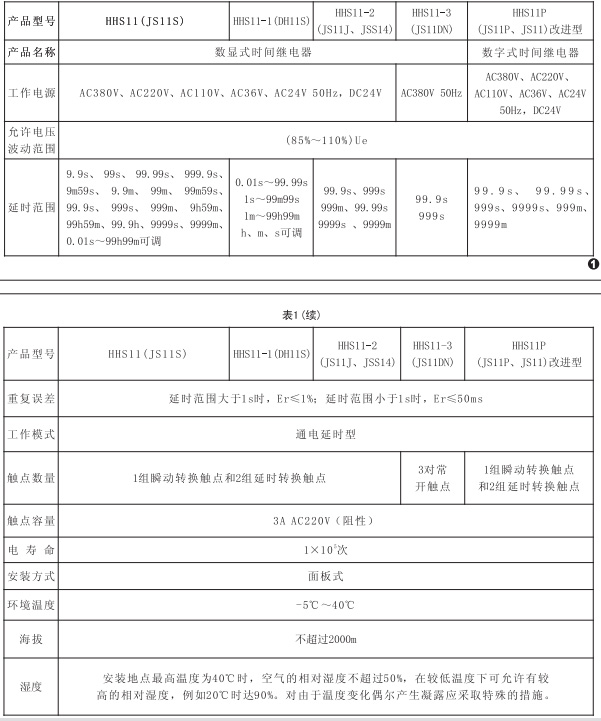

二、技术参数：
三、使用说明：
1.按照继电器外壳标签上的接线图，参考第七条举例将产品接入控制电路中。
2.使用面板上的拨码开关预置好延时时间，通电后设置的时间无效。
3.接通电源后，延时到预置时间，执行继电器转换，实现定时控制。
4.继电器重复启动间隔时间应大于等于0.5s。
5.复位功能：在任意时刻接通复位端子，继电器恢复到初始状态。
6.在强电场环境且复位连接导线较长时，请使用屏蔽导线。
7.复位端子切勿输入电压或接地，以免损坏产品。
四、电路举例：
1.单相负载时，若负载阻性电流小于等于3A或感性电流小于等于0.5A时，继电器直接控制，接线参考例1；若负载阻性电流大于3A或感性电流大于0.5A时，继电器通过交流接触器扩容，接线参考例2；三相负载时，交流接触器和继电器电源为AC220V时，接线参考例4.
2.示例继电器所起的功能为：当接通电源时，负载或KM（交流接触器）得电，经延时到预置值时，负载或KM（交流接触器）失电。
注1：负载可为路灯或灯泡，可直接接在路灯或灯泡端口的两根线上。
注2：KM为交流接触器的线圈，A1、A2两端可按例2、例3、例4接线。
注3：例3中的继电器及KM的工作电源均为AC380V，应注意所选用产品的电压等级。
