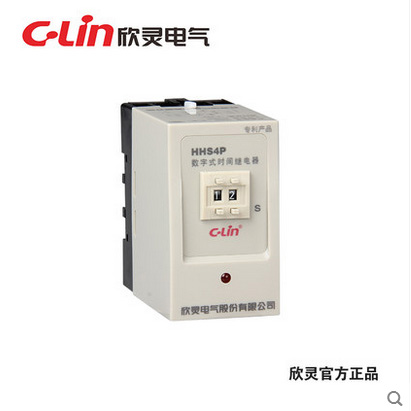

供应欣灵数字式时间继电器 HHS4P 99s AC380V
安装方式：面板式
注3：例3中的继电器及KM的工作电源均为AC380V,应注意所选用产品的电压等级。
以下是欣灵数字式时间继电器 HHS4P 99s AC380V 通电延时JS14P的改进款的内容
一、概述：
HHS4系列数显和数字式时间继电器（以下简称继电器），适用于交流50Hz、工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预置的时间接通或分断电路。
该系列继电器执行Q/ZXL 0081企业标准，符合GB 14048.5和JB/T 10047有关要求。
二、欣灵数字式时间继电器 HHS4P 99s AC380V 通电延时JS14P的改进款主要技术数据：
工作电源：DC24V、AC220V、AC380V
延时范围：0.99S、9.9S、99S、9.9M、 99M、9.9H、99H
重复误差：≤1%
工作模式：通电延时
触点数量：2组延时转换触点
触点容量：AC220V 3A(阻性)
外形尺寸：104×52×114mm
开孔尺寸：77×45 mm

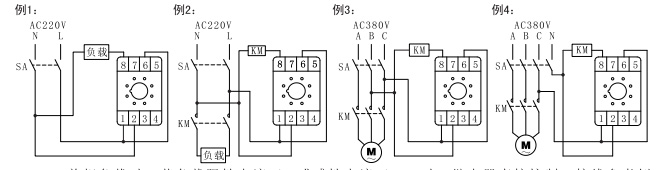

1.单相负载时，若负载阻性电流小于等于3A或感性电流小于等于0.5A时，继电器直接控制，接线参考例1；若负载阻性电流大于3A或感性电流大于0.5A时，继电器通过交流接触器扩容，接线参考例2;三相负载时，交流接触器和继电器电源为AC380V时，接线参考例3；交流接触器和继电器电源为AC220V时，接线参考例4.
2.示例继电器所起的功能为：当接通电源时，负载或KM（交流接触器）得电，经延时到预置值时，负载或KM（交流接触器）失电。
注1：负载可为路灯或灯泡，可直接接在路灯或灯泡端口的两根线上（如例1所示）。
注2：KM为交流接触器的线圈，A1、A2两端可按例2、例3、例4接线。
