特价供应ABB风机水泵专用变频器ACS510

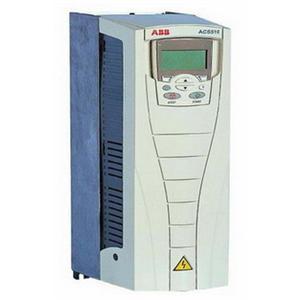

ACS510 变频器是ABB 公司比较成功的产品，应用量很大，最近给一个小区做改造时使用了这款变频器，在使用过程中遇到了些小问题，拿出来和朋友们分享一下，希望能有帮助。

KW      型号
1.1 ACS510-01-03A3-4
1.5 ACS510-01-04A1-4
2.2 ACS510-01-05A6-4
3 ACS510-01-07A2-4
4 ACS510-01-09A4-4
5.5 ACS510-01-012A-4
7.5 ACS510-01-017A-4
11 ACS510-01-025A-4
15 ACS510-01-031A-4
18.5 ACS510-01-038A-4
22 ACS510-01-046A-4
30 ACS510-01-060A-4
37 ACS510-01-072A-4
45 ACS510-01-088A-4
55 ACS510-01-125A-4
75 ACS510-01-157A-4
90 ACS510-01-180A-4
110 ACS510-01-195A-4
132 ACS510-01-246A-4
160 ACS510-01-290A-4
原来使用的是丹佛斯VLT2800的变频器这也属于丹佛斯比较经典的一款产品已经使用了十几年，而且仍旧有很多正在使用中。

小区供水一般都是使用恒压供水，选择PID宏就可以很好地解决这个问题，设置参数如下表：

参数号    含义    参数值    备注
P9901    语言    1    中文
P9902    应用宏    6    PID宏
P1102    外部控制给定    2    DI2
P1103    给定值选择    0    面板给定参数
P1401    继电器输出1选择    4    故障
P1402    继电器输出2选择    1    准备


P3401    信号1参数    130    PID反馈值
P3403    信号2参数    137    运行频率

P4001    增益    10
P4002    积分时间    1S
P4006    单位    22    bar
P4010    给定值选择    19    内部给定值
P4011    最小给定值    0%
P4012    最大给定值    100%    现场远传压力表量程是10公斤

P4014    实际反馈值    1    实际值1
P4016    实际值1    1    AI1
P4022    睡眠选择    7    内部
P4023    睡眠频率    35    Hz
P4024    睡眠延时    30    s
P4025    唤醒偏差    5%
P4026    唤醒延时    1    S
参数设置完成以后变频器运行，令人想不到的是变频器休眠以后不能唤醒，变频器压力设置为6.7公斤，偏差值设为5%，压力反馈为3.7公斤是仍不能唤醒。

重新恢复出厂值以后变频器还是不行，没办法只有使用外部休眠功能了，于是把

P1403继电器输出3设置为8，高于键控制值1，

P3201监控器1参数设置成为130PID反馈值，

P3202监控器下限值设置为63%

P3203监控器上限值设置为67%

P4022睡眠选择设置为DI4                  然后再次试运行变频器工作正常。

变频器算是可以使用了，就是不明白为什么PID休眠会不能唤醒，有哪方面的原因，希望哪位高手指点指点。
