ZOUKEN/造研 材料供给机/送线机/放线机 ZKR-20

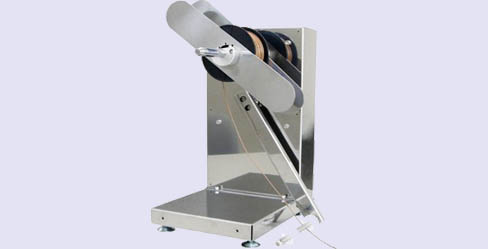

卓上型リールスタンド　ZKR-20
切断機用供給機（動力なしの簡易タイプ）

特長
·ボビン?リール?紙管等に巻かれているワークの送り出しに最適。
·必要以上の送り出しをせず、適度なたるみをたもちます。
ブレーキ付。
·（搬送側がワークを搬送すると、アームが上がり、ブレーキを解除し回転します。逆に搬送を停止するとアームが下がり、ブレーキをかけて回転を止めます。）
·専用フランジ（別売り）
·フランジは別売りです。
紙管等を押さえる必要がある場合は別途ご購入ください。
紙管等を使用する場合、ワークの回り止めとしてフランジを使用してください。
フランジは紙管の内径にあったものを取り付けてください。下表の内径のフランジを用意しています。また、重量の重いものやしっかり固定できない場合は、うまく送りだせませんので、別の方法で固定する必要があります。
型　式                             対応紙管内径

ZFR-20-15                          Φ15mm
ZFR-20-20                          Φ20mm
ZFR-20-25                          Φ25mm
ZFR-20-50                          Φ50mm
ZFR-20-75                          Φ75mm
ZFR-20-100                         Φ100mm


仕様（単位mm）
品　名                            ZKR-20
材料給紙方向                      右（上下取り出し可能）
積載可能材料重量[kg]              5
材料巻径／材料幅                  500/115
 シャフト外径                      15
外形寸法※                        210W×265D×382H（本体のみ）
369W×265D×382H（アーム含む）
質量[kg]                          5
※外形寸法には、ネジなどの突出部は含まれていません。
