SD-CK9900开关柜智能操控装置

株洲三达电子制造有限公司

一、SD-CK9900产品概述

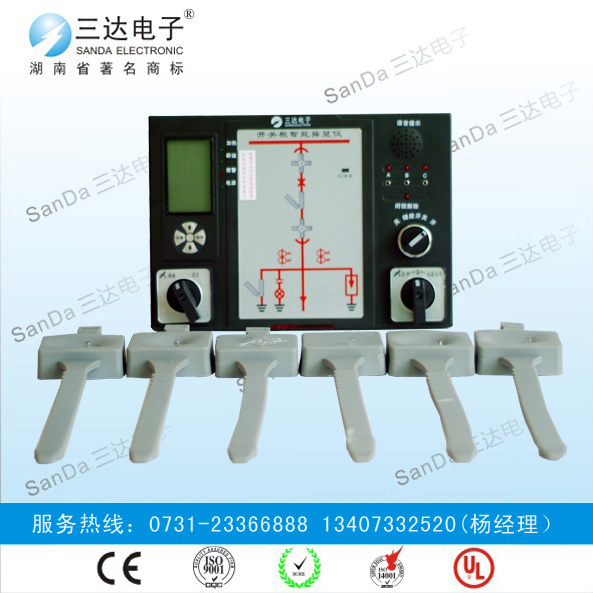

SD-CK9900全新概念的开关柜智能操控装置。 产品功能强大，使用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、触头/电缆搭接头无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。方便广大用户使用与操作。

二、SD-CK9900技术指标

1. 工作温度：－20～＋65℃

2. 工作湿度：≤95％RH

3. 介质强度：≥AC220V

4. 绝缘性能：≥100MΩ

5. 抗电磁干扰性能：符合IEC255-22的标准规定

6. 工作电源：两路输入，具备自动切换

7. 电源切换时间：≤0.3秒

8. 工作电压：AC85～265V/DC220V

9. 动态闪烁频率：两次/秒

10. 湿度测量范围：20%～100%RH

11. 温度测量范围：－20＋80℃

12. 湿度测量精度：±3.0%RH

13. 触头/电缆搭接头测温范围：0℃～＋120℃

14. 温度测量精度： ±1℃

15. 响应时间：≤2s

16. 人体接近感应时间：≤3秒

17. 人体接近语音提示时间：0～29秒

18. 开关量输入端子和LED数码显示关联关系：动态配置

19. 通讯方式：RS485

20. 通讯波特率：9600bps

21. 数据格式：8个数据位 1个终止位 无奇偶校验

三、SD-CK9900功能说明

3.1 断路器状态显示

l 断路器合闸并且分闸回路完好时，红色01模拟条发光；

l 断路器分闸并且合闸回路完好时，绿色02模拟条发光；

3.2 手车位置显示

    无源触点输入， 工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。手车位于试验位置与工作位置之间时，发光条03①、03②、和04①、04②同时闪烁。手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。

3.3 接地开关位置显示

    无源接点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色06 水平模拟条发光，显示接地开关分闸。

3.4 弹簧储能显示

    无源触点闭合，黄色07 指示发光，显示断路器已储能。

3.5 带电显示及闭锁功能

l LED启辉电压（KV）：额定相电压×0.15-0.65

l 闭锁启控电压（KV）：额定相电压 ×0.65

l 当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。

l 注：强制闭锁控制电源：交流或直流220V，可保证闭锁部分可靠工作；运行中控制电源消失，闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。

3.6 自动加热除湿控制及温湿度数字显示功能

    可带1路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行的设置加热/除湿/排风输出的上下限。当环境湿度大于上限值或其温度小于下限值时，启动加热，湿度小于下限值或温度大于上限值时，停止加热；当环境温度≥40℃时，无条件停止加热，防止过热损伤；当加热断器线时，断线报警输出。

3.7 供电源为交直流电源

3.8 人体感应探头

    当有人站在柜前停留时，自动启动柜内照明、送电时带有语音提示。

3.9 智能语音防误提示功能

l 当断路器合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器”。

l 接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分接地开关”。

l 断路器合闸状态、接地开关合闸状态，误将小车从试验位置推至工作位置时，语音提示“请分断路器、请分接地开关”。

l 当柜体主回路送电时，柜前有人停留时，语音提示“本柜主回路已带电”。

3.10 分合闸功能

    装置面板上设有分闸/合闸转换开关（或按钮）、远方/就地转换开关、储能开关等操作开关，方便用户操作。

3.11  触点及电缆测温功能

    可以同时测量6点温度测试点，当测量温度大于设定跳闸和告警值时，本装置输出跳闸或告警信号。

1）测温单元结构

    触头/电缆搭接头电气接点温度在线检测装置由开关柜智能操控装置、测温发射模块、测温采集接收模块组合而成。

2）装配

l     测温发射模块，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装，测温采集模块分别安装在进线室和出线室柜壁上，测温发射模块与测温采集模块尽量不要遮挡，两个测温采集模块为串行联接。

l 测温发射模块：颜色为灰色，进线室为（A1、b1、C1，出线室为（A2、b2、C2）。

l 测温接收模块：颜色为银白色，连接线长距离在3米内为宜。

四、SD-CK9900安装方式

1. 安装方式：面板式安装

2. 开孔尺寸：（220×165）mm

五、SD-CK9900订货须知

1. 提供根据一次系统图或原产品正面和背面图，确认开口尺寸

2. 确定电压等级及装置工作电源

3. 几路温湿度控制温湿度传感器线长几米

4. 是否带RS485通讯接口是否带语音提示功能

六、SD-CK9900售后服务

服务核心：诚有所致，勤有所得

服务概念：速度、品质、责任心

1. 本公司对售出产品，质保一年，终身维修。

2. 凡在一年质保期内，产品在正常使用情况下有损坏者，我公司负责免费维修，或按用户要求更换。

3. 超过保修期维修只收取成本费用。

4. 对售出产品实行跟踪服务，上门调试，指导安装使用。

5. 对用户的服务需求，售后服务响应时间为12小时。

6. 定期对服务状况和用户意见作总结分析，进行服务评审，积累经验，以便更好地满足用户需求。

联系人：杨小姐

销售：0731-23366888   0731-23209166

手机：13407332520

传真：0731-23112222

在线QQ： 909792935  632293762  1412845921

三达官网：http://www.pa194i.com

            http://zhuzhousanda.1688.com
