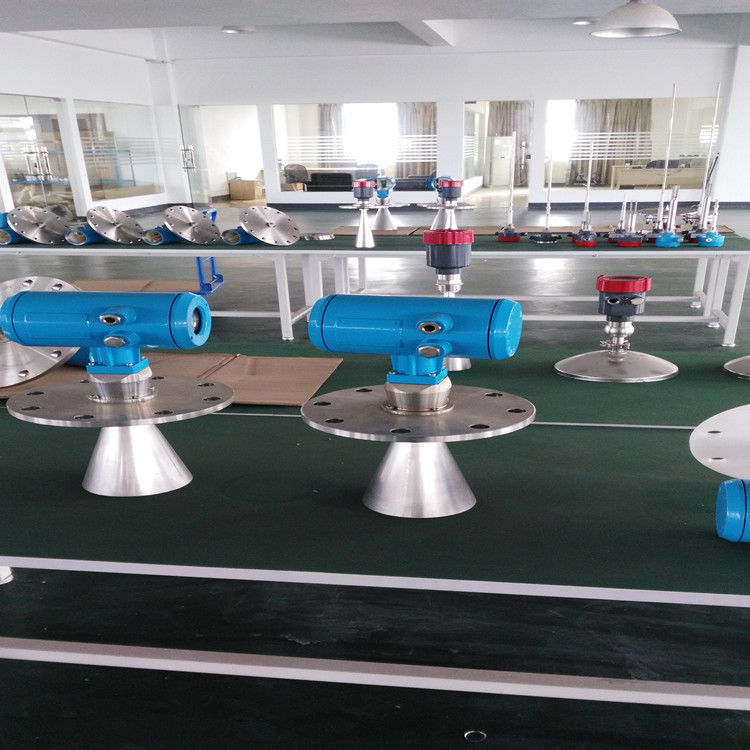

MLRD-605(喇叭口）智能雷达物位计

应       用：适应各种存储容器或过程计量环境，液体、浆料、固体。

测量范围：30米

过程连接：法兰

过程温度：-20-220℃

过程压力：-1.0-40bar

重  复 性 ：± 3mm

精       度：< 0.1%

频率范围：6.3GHz

防爆等级：Exd II BT4

防护等级：IP68

信号输出：4…20mA/HART(两线)

产品概述

1.1 简介

MLRD系列雷达物位计是先进的雷达式物位测量仪表，测量距离最大20米,可以用于存储罐、

中间缓冲罐或过程容器以及各种料仓的物位测量，输出4…20mA模拟信号。

1.2 特性与优势

● 采用先进的非接触式测量，极其稳定的材料制造

● 测量液体、固体介质的物位

● 可以测量所有介电常数＞1.8的介质

● 测量范围0…30m

● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，

● 4…20mA输出/HART（两线）

● 不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响

● 不受介质密度、粘稠度和温度的变化影响

● 过程压力可达40bar，过程温度可达220℃， 分辨率1mm，无盲区，高精度。

● 两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。

● 测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。

1.3 测量原理

高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部

件被转换成物位信号。一种特殊的时间延伸方法可以确保稳定和精确的测量。

即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的

识别出物位的回波。

1.4 输入

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出

微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。

距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 （其中C为光速）

因空罐的距离E已知， 则物位L为： L=E-D

1.5 输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参

数将自动使仪表适应测量环境。对应于4…20mA输出。

MLRD605(喇叭口）智能雷达物位计选型

1.6安装位置说明

● 建议距离（1）罐体内壁至安装短管的外壁应大于罐直径的1/6；

● 离罐壁最小距离为300mm；

● 不能安装在入料口的上方（4）。

● 不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。

● 如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

3.2 罐内安装

● 在 信号波束内， 应避免有如下安装物

（1）：例如限位开关，温度传感器等。

● 对称装置（2），如真空环，加热线圈，挡板等等。

● 如果罐内有（1）（2）干涉物件，应采用导波管进行测量。

3.3 最佳安装选择

● 天线尺寸：天线越大，波束角越小，干扰回波将越弱。

● 天线调整：将天线调整到最佳测量位置

● 导波管：导波管安装用来避免干扰回波。

4、法兰和喇叭口天线外形尺寸图
