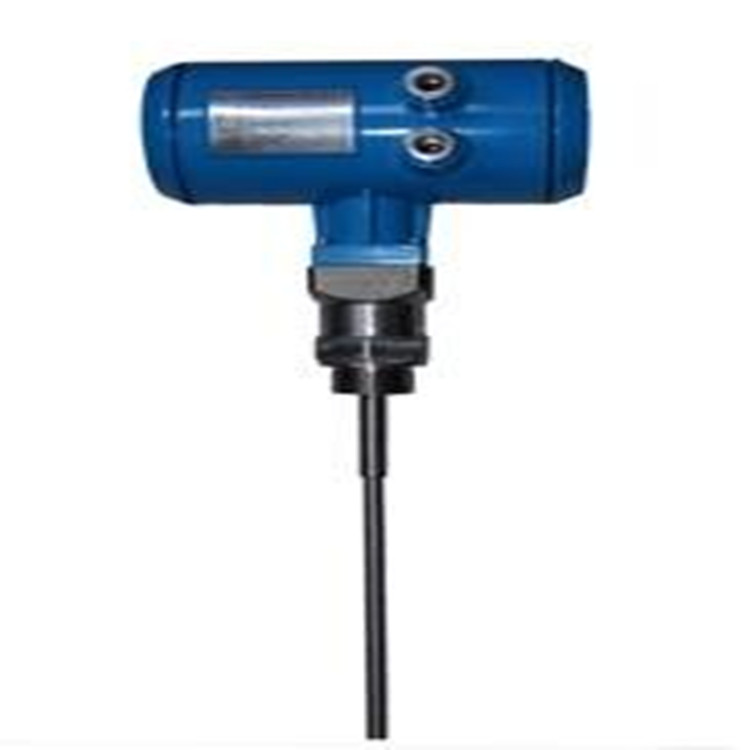

厂家直销 液体/固体小颗粒/粉体 杆式导波雷达物位计 高精度
应 用：液体、固体小颗粒及粉体
测量范围：6米
过程连接：螺纹、法兰
过程温度：-20-220℃
过程压力：-1.0-40bar
精 度：< 0.1%
分 辨 率：1mm
重 复 性：±3mm
频率范围：100MHZ-1.8GHZ
防爆等级：Exd II BT4
防护等级：IP68
信号输出：4…20mA/HART(两线)
测量原理
导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲电磁波遇到物料表面时反射回来被仪表内的接收器接收，并将时间信号转化为物位信号。
输入
雷达物位计反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
MLRD602 杆式雷达物位计选型
图一：杆式导波雷达物位计测量范围
说明：
H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的最小距离
顶部盲区是指物料最高料面与测量参考点之间的最小距离。
底部盲区是指缆绳最底部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意： 只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
图二：导波雷达物位计安装指南
下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液态物体，管式探头只适用于液态物体。
安装位置：
尽量远离出料口和进料口。
对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的中央。
建议安装在料仓直径的1/4处。
缆式导波雷达物位计探头或杆式导波雷达物位计探头离罐壁最小距离不小于50厘米。
杆式导波雷达物位计 探头底部距罐底大约30mm。
杆式导波雷达物位计 探头距罐内障碍物最小距离不小于300mm。
如果容器底部是锥型的，传感器可以安装
罐顶中央，这样可以一直测量到罐底。
MLRD602 杆式导波雷达物位计
