XSN-AH显示控制器,计数器厂家

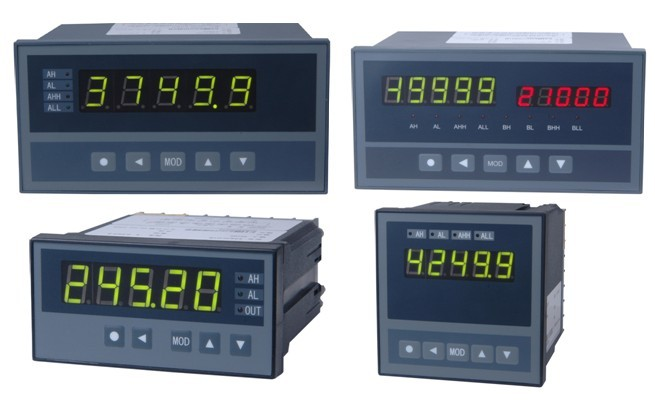

XSN/A-H XSN/B-F XSN/C-H
XSN-AH XSN-B XSN-CH
■ XSN系列配接各种光电开关、接近开关、旋转编码器等脉冲量输出的传感器，用于实现计数、测量位移、测量角度。
■ XSA系列和XSAE系列配接电位器、电流、电压输出的变送器、XSAE的显示位数及精度比XSA高。测控速度均为每秒10次。
■ 配接电涡流变送器等电流，电压输出的变送器，测控速度每秒10次仍不能满足应用需求的，可选用XSF快速测控数显仪，可以达到每秒300次。
XSN系列
■ 可配接各类光电开关，接近开关，光栅尺，增量式旋转编码器等脉冲输出的传感器，用于实现计数；测量位移、长度；测量角度。
■ 单相脉冲或双相正交脉冲输入，最高计数频率10kHz。
■ 0.0001～45.000 宽范围可设置计数比率。
■ 2点预置输出。2种输出方式，可设置延时恢复和自动清零功能。可以实现范围报警和自动定量（定长）控制。
■ 3点开关量输入，可以实现清零，加/减计数，显示锁定的外部控制。
■ 7位显示和5位显示2种可选择形式：
7位显示：显示范围-9999999～9999999
5位显示：显示范围-19999～45000
5位显示的仪表可以选配变送输出功能及多计数比率功能(多计数比率功能常用于多层卷缆的长度测量)
■ 通讯，打印功能。
内容
代码说明
XSN-
5位或7位计数值显示；最高计数频率10kHz
外形尺寸
AH
160×80×125 开孔尺寸：152×76
B
96×96×112 开孔尺寸：92×92
CH
96×48×112 开孔尺寸：92×45
面板规格
S
5位LED
L
7位LED
输入信号
1
单相脉冲输入（20mV以上）
2
双相正交脉冲输入，可识别正、反向运动（选择该项时必须选择外供）
D
10Hz以下单相脉冲输入，适合低速计数，防输入信号抖动
报警（选件）
T1～2
2点继电器预置输出； （250V AC/3A,阻性负载）
变送（选件）
（分辨率：1/3000；负载能力：600Ω）（限显示方式为S型仪表）
A1
电流输出（4～20）mA、（0～10）mA、（0～20）mA。
A2
电压输出（1～5）V、（0～5）V
A3
电压输出（0～10）V
A4
电压输出（-5V～+5V）
A5
电压输出（-10V～+10V）
外供电源（选件）
B1
24V±5% 50mA以下
B2
12V±5% 50mA以下
B3
5V±5% 50mA以下
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0～99）
S1
TC ASCII协议 RS232
S2
TC ASCII协议 RS485
M1
Modbus-RTU协议 RS232
M2
Modbus-RTU协议 RS485
打印接口（选件）
P
计数比率方式
C1
单计数比率方式
C2
多计数比率方式（限面板规格为S型仪表）
电源规格
V0
100-240V AC 50/60 Hz
V1
10-24V AC 50/60 Hz；10-24V DC
XSN-AH位移/计数/角度显示控制仪
