供应TC-SMW-型双色水位计

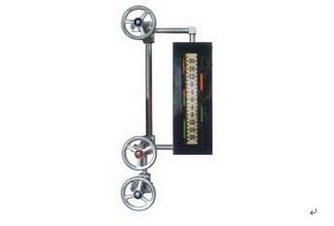

TC-SMW-型双色水位计


一、产品用途
TC-S（M）W─型系列高压、超高压双色水位计是用于各发电厂、石油化工行业及各工矿企业的蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表。它是在总结国内外各种透射式双色水位计优点基础上最新研制的长窗式高压、超高压双色水位计，用汽红水绿显示液位，无水全红、满水全绿。红绿色界面即为实际水位。可在现场直接观察也可以配西安拓仪测控设备有限公司生产的彩色工业电视监视系统，在控制室内的监视器荧屏上远程监测现场实际水位。
二、技术参数
项目
型号    工作
压力
（MPa）    介质饱和温度（℃）
≤    可视
范围
（mm）    外形尺寸
（mm）    耗电
功率
（W）    净重
（Kg）
TC-SW6.4-1型    6.4    28    255    1030×508×500    <250    65
TC-SW10-1型    10    310    255    1030×508×500    <250    65
TC-SW12-3型    12    323    452    1090×415×520    <400    85
TC-SW16-3型    16    345    452    1090×415×520    <400    90
TC-SW22-3型    22    375    452    1090×415×520    <400    90
TC-SMW16-5型    16    345    452    1090×475×530    <800    130
TC-SMW22-5型    22    375    452    1090×475×530    <800    130
TC-SMW22-7型    22    375    452    1090×475×530    <800    140
注：型号带M的为无盲区水位计
监视方式    正前方目视或彩色监视器监视
水位显示    依介质分色，汽红、水绿
安装中心距    600mm、670mm或按用户需求
照明光源    灯管光源：36V/375W（特制管灯）    两种光源选一种
    LED光源
接口形式    焊接或法兰联接
三、订货参数表
高压、超高压水双色水位计订货参数一览表
序号    项        目    内        容    备              注
1    产品名称
2    型        号
3    数        量
4    工作压力    MPa
5    工作温度    ℃
6    安装中心距    mm
7    可视范围    mm
8    左、右侧        见下附图
9    可视范围中心距汽包
水引出管中心的距离    mm    见图（八）的A值
10    焊接    接口尺寸
（外径×避厚）    mm    见图（一）、图（二）、图（三）
    法兰联接    法兰标准：PN/DN        若焊接此栏不填
        密封面型式
（凸凹情况）
11    是否有水位监视及监视距离
12    光源种类    灯管光源□/LED光源□    二者先其一
特殊技术要求：



附图（一）：左、右侧例图                        附图（二）：连接方向例图
