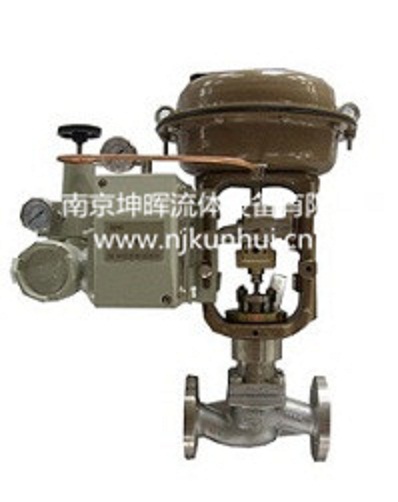

HLS小口径单座调节阀
产品简介：
HLS小口径单座调节阀是CV3000系列产品之一。
HLS小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量
特性精度高，符合IEC534-2-1976标准。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
HLS小口径单座调节阀符合GB/T4213-92标准。
技术参数和性能：
阀体:
型式
直通单座铸造球型阀
公称通径
32、40、50、65、80、100、125、150、200、250mm
公称压力
ANSI125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式
法兰连接密封面型式
FF、RF、RJ、LG、MFM
法兰标准
JIS B2201-1984、JB/T79.1-94(PN1.6MPa）、JB/T79.2-94(PN4.0、6.4MPa)、ANSE B16.5-1981、HG20594-97、HG20618-97等
焊接连接
嵌接焊SW
材料
铸钢（ZG230-450）、CrMo钢、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）钛、哈氏合金等。
上阀盖
常温型（P）
-17~+230℃
伸长I型（EI）
-45~-17℃ +230~+566℃
伸长II型（EII）
-100~-45℃
伸长III型（EIII）
-196~-100℃
注：工作温度不准超过各种材料的允许范围。
压盖型式
螺栓压紧式
填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编制填料、石墨填料
阀内组件:
阀芯型式
单座柱塞型阀芯
流量特性
金属阀座
等百分比特性（%CF）和线性特性（LCF）
软阀座
等百分比特性（%TF）和线性特性（LTF）
材料
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
执行机构：
型式
HA多弹簧薄膜执行机构
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
20~100、80~240KPa
供气压力
140~400KPa
气源接口
RC1/4’
环境温度
-30~+170℃
阀作用型式:
用正作用或反作用执行机构实现阀的气-关式或气-开式。
附件:
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。
性能：
泄漏量
金属阀座
小于阀额定容量的0.01%，符合ANSI
B1.6.104-1976 IV级
软阀座
小于阀额定容量的10-7，符合ANSI
B1.6.104-1976 IV级
回差
带定位器
小于全行程的1%
不带定位器
小于全行程的3%（HA1型小于全行程的5%）
基本误差
带定位器
小于全行程的±1%（HA1型小于全行程的±2%）
不带定位器
小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围
50:1（0.25≦Cv≦14）或30:1（Cv≦0.16）
Cv值和行程：
阀芯型式
阀座和流量特性
额定行程
0.01
0.04
0.1
0.16
0.25
0.4
0.63
0.1
1.6
2.5
4.0
6.3
10
14
柱塞阀芯
金属阀座
等百分比（%CF）
14.3
○
△
△
△
△
△
△
△
△
△
线性（LCF）
○
○
○
○
○
△
△
△
△
△
△
△
△
△
软阀座
等百分比（%CF）
○
○
○
○
○
○
○
○
○
○
线性（LTF）
○
○
○
○
○
○
○
○
○
○
○
○
公称通径X阀座直径
20
6
6
6
6
6
8
8
11
11
14
14
19
22
25
6
6
6
6
6
8
8
11
11
14
14
19
22
28
注：1、符号○和△表示阀的规格范围。
2、符号△表示阀的流量特性符合IEC534-2-1976标准。
