GE反射内存卡PCI5565

光纤反射内存网关键技术

00001. 高实时性低开销网络通讯协议的设计与实现

目前主流公开的网络协议，如以太网所使用的TCP/IP协议虽然功能完备、运行稳定，但其传输机制和服务方式都比较复杂冗余，实时性较差，不适合于多实时性有较高要求的领域。

光纤反射内存网通讯协议要在保证高实时性和稳定性前提下，降低协议的复杂度。在保证网络基本服务和传输稳定性的前提下，尽量提高系统的传输性能、实时性及相应速度。同时要有完整的错误处理机制，在错误发生的情况下保证错误不蔓延，有良好的自愈能力。

00001. 边收边转的数据转发模式实现低延时数据转发

在协议控制器设计上采用RFMMA(Reflective Memory Multiple Access)基于反射内存的多模式存取技术，支持数据、IO、命令、中断等多种数据传输模式。

在协议实现上，即协议控制器的设计上，要采取低延时的数据转发策略，将转发延迟控制在1us以内，这个对协议控制器实现提出了很高的挑战。主要采用此一下方法：1）采用边收边转发的数据传输模式，不采用存储转发模式，减小数据在单个节点上的转发延迟，提高系统实时性。2）在协议设计时，优化设计，压缩信息头的长度，并将重要信息都放在信息头前面，以方便转发时进行快速判断。3）设计了完备的数据帧回收机制，通过节点ID、传输计数器等方式保证了废数据帧的可靠回收。同时，采用CRC校验码校验数据的正确性。

一般的网络接口设备在转发数据是都采用存储转发的方式，转发延迟过大，导致整个系统的延时加大，实时性降低。采用即时收/转（边收边转发）模式，在接收数据的同时完成处理和转发，代替常用的存储转发模式，只需4个时钟周期便可完成判断&转发，典型数据帧是（长度256Byte）转发延迟比存储转发缩短了30倍以上。实测延时小于0.6us。

00001. 光纤HUB的换网动态重构及数据监测技术

利用高速开关阵列及FPGA集成的高速收发器，构建一个开关阵列，通过开关阵列的切换，形成内外双环的数据传输通路，是光纤网络数据在逻辑上形成一个环形传输方式，并通过FPGA收发器实时采集数据实现网络状态的监控及故障节点的自诊断自隔离。

00001. 高速电路设计及仿真验证技术

光纤反射内存网络波特率2.5Gbps，电信号的这个数据通讯速率下传输，属于高速电路设计。为保证数据可靠传输、保证系统的电磁兼容性、信号完整性，对电路板PCB设计提出了较高的要求。为保证设计质量，采用了Cadence公司的SigXplorer软件进行电路仿真，对仿真结果进行多轮迭代来改进设计。

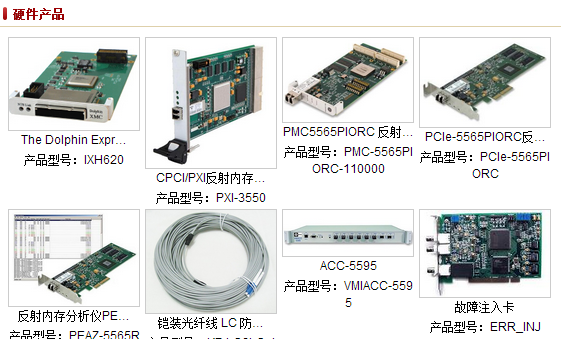

RTX开发/北京 光纤反射内存节点卡 PCI－5565/PMC-5565/VME-5565/PCI-5565PIORC/PCI-5565PIORC-110000/PMC-5565PIORC/PMC-5565PIORC-110000/PCIE-5565RC/PCIE-5565RC-100000/PCIE-5565PIORC/VMIPCI-5565-110000/VMIPMC-5565-110000/ACC5595/ACC-5595/ACC-5595-208/VMIACC-5595/VMIACC-5595-208。

反射内存网络是一种特殊的共享内存系统，可通过多立计算机共享一套统一数据。反射内存可自主将某处理器的内存内容复制到其他所有网络成员的内存节点。

反射内存是一个独特的解决方案，可符合对确定性、实施简单性、零软件管理费用和操作系统独立性等因素要求很高的环境需求。其他技术，如千兆以太网、Infiniband和光纤通道，据称可取代反射内存，但至今尚未实现，因为它们并不完全具备所需的性能。而对于任务关键性应用，反射内存专门实现多台处理器的实时数据共享。反射内存凭借低延迟和确定性成为许多严苛应用的最佳解决方案。使用反射内存，节点与节点传输时间通常为1微秒。因此，对于拥有30个节点的系统，通过网络传输到所有节点的时间只需30微秒。

PCI-5565PIORC具有许多客户应用时非常看重的体积小的特点。该板卡的特点包括2.12 Gbaud串联速率、更佳的可编程I/O（PIO）读取性能、现场可升级固件和RoHS合规性。PCI峰值速率已加倍到每秒512Mbytes，支持更大内存（256MBytes）。GE的反射内存网络可扩展到256个节点，运行速度达到每秒174 Mbytes。节点之间的距离可达到10公里。

PCIE-5565PIORC的设计除面向仿真与培训、工业过程控制和数据流与采集等实时应用，还可以满足各种商业、电信和军事&航空航天应用对高可用性冗余的需求。这种应用通常需要以确定性的高速率传输和共享数据，而在很多情况下符合该环境的解决方案就是反射内存。

PCI5565 PCI-5565  PMC5565 VMIC5565 反射内存 反射内存卡 GE反射内存

反射内存可用于所有使用以太网、光纤通道或其他串行网络将计算机或可编程逻辑控制器连接在一起的应用场合，但并非适用于所有应用场合。反射内存与以实时交互作用为首要关注因素的系统关系最为紧密。在需要低延迟与高度通信的系统中，虽然反射内存板价格高于性能较低的硬件，但却能在性能方面，通过极高的易用性带来丰厚回报。

没有任何高性能局域网能像反射内存这样易于安装和操作。理想的网络应该允许所有计算机同时访问彼此的内存。反射内存通过在几微妙内赋予网络上每台计算机其他计算机内存有效副本的方式接近了这个构想，最多可连接多达256台计算机。由于内存的全局属性，可能会有多台计算机同时进行访问。所有CPU写入该公共内存空间的访问都将被复制到网络中的其他节点上。反射内存透明地监测、复制这个数据，这样应用便能在无软件开销惩罚的情况下共享该数据。操作系统与独立处理器现在，反射内存硬件可用于VME、PCI/PCI-X、PMC、PCI Express和其他各种格式。
