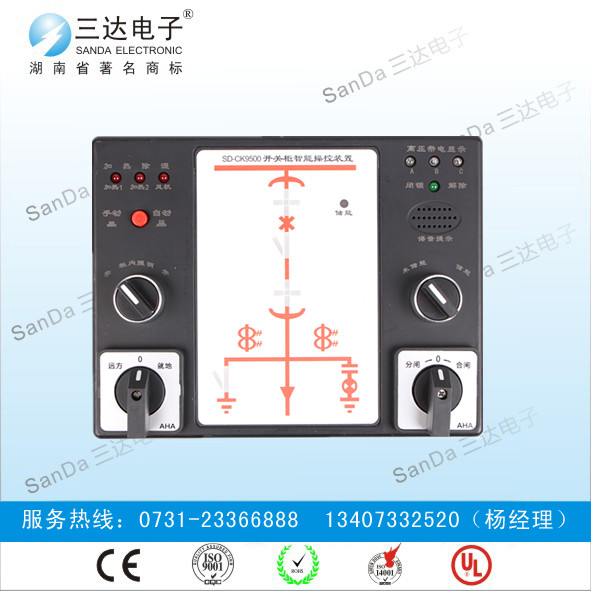

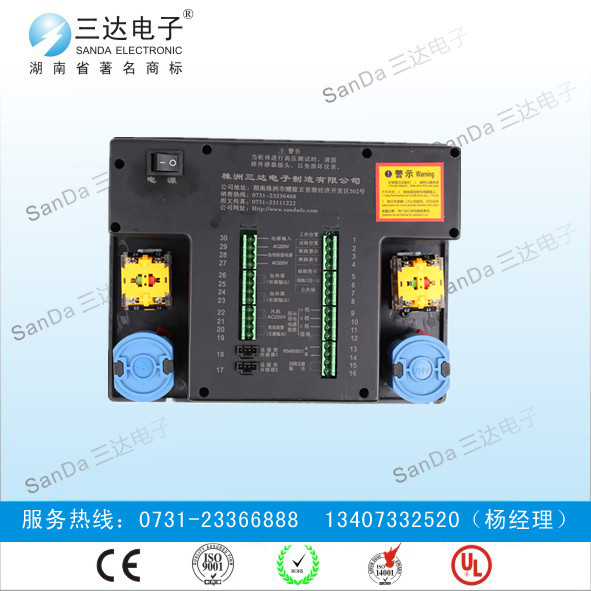

AB6706开关柜智能操控装置
AB6706具有动态模拟显示图、柜内温湿度控制、高亮度数码管显示温湿度值、高压带电显示闭锁功能、语音防误提示分合闸指示储能指示、远方/就地操作、照明操作、RS-485通讯接口等功能。AB6706可以直接取代现有一回路模拟图、温湿度控制器、有效提升开关柜品质。
AB6706模拟指示说明：
断路器状态指示（无源触点输入）；弹簧储能指示（无源触点输入）
合闸时，合闸触点闭合，红色模拟条亮 分闸时，分闸触点闭合，绿色模拟条亮手车位置指示（无源触点入）：
触点闭合，红色LED亮，表示已储能触点断开，LED熄灭，表示未储能 接地闸刀位置指示（无源触入）：
工作位置触点闭合时，红色垂直模拟条亮 试验位置触点闭合时，绿色水平模拟条亮 注：失电状态下所有的发光指示均不亮。
触点闭合，红色垂直模拟条亮，表示接地合闸触点断开，绿色模拟条亮，表示接地断开 以上接点信号均来自断路器的辅助接点。
AB6706高压带电指示部分
LED启辉电压（KV）：母线电压×0.087
闭锁启控电压（KV）：母线电压×0.65
注：高压带电指示高压带电指示部分 部分的工作不受系统工作电源的影响，当带电显示处于无电态下闭锁才可解除。
AB6706温湿度控制部分
传感器路数：两路温度、两路凝露。
逻辑关系：当温度≤5℃或湿度≥85%RH将形成凝露时，对应加热指示灯亮，加热触点闭合；当温度>15℃或湿度≤75%RH停止加热；
当温度≥40℃系统强制停止加热，过热指示灯亮，过热输出,接点闭合，当温度≤35℃系统停止过热模式。
断线报警：当加热器发生断线无法正常加热时，对应加热指示灯闪烁指示。
手动加热开关：开关可处于自动或手动两种状态，通常是在自动状态下，
此时温湿度控制逻辑同上；当按下开关后，手动LED点亮，系统处于手动强制加热状态，直至手动加热解除或温度≥40℃时，停止加热。
AB6706智能防误提示功能
当手车即处于试验位置也处于工作位置时或即非试验位置也非工作位置时，如断路器处于合闸状态时，有“请分断路器”的语音提示，直至断路器分闸操作后止，以防操作者在断路器处于合闸状态时，误强行推进手车至工作位置；如接地开关误被强制合闸，有“请分接地刀”的语音提示，直至接地刀分闸操作后止，以防操作者误合接地开关；当以上两种情况同时发生时，有“请分断路器、请分接地刀”的语音提示
