Sfere斯菲尔SDP-5100-A系列微机综合保护测控装置

斯菲尔Sfere微机综合保护测控装置SDP-5100-A系列

Sfere/斯菲尔SDP-5100F1-A

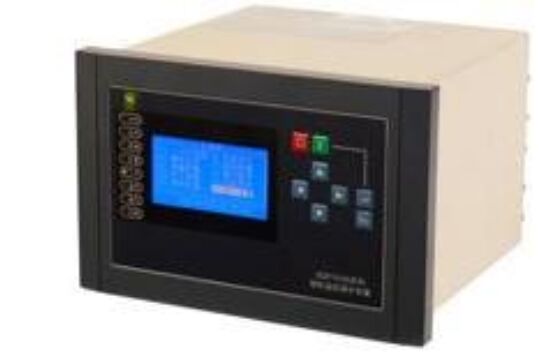

  SDP-5100-A系列微机综合保护测控装置

SDP-5100-A系列微机综合保护测控装置融合了国内外先进技术，采用了基于ARM9内核32位的闪存微控制器，根据中国电力系统不断发展的需求自主研制和生产的产品。其外观时尚、结构精巧、大屏幕液晶显示，图形化中文菜单，四位方向导航盘，操作快捷方便；并且具有强大的功能集成：集保护、测量、控制、监测、通讯、故障录波、事件记录等多种功能于一体。高精度测量电流、电压、功率、功率因数、频率、零序电流、零序电压、计算电度；在线记录事件量达256条，先进先出（FIFO）动态刷新，带有时间标记，掉电不丢失。该系列装置既可以分散安装也可以组屏安装，是构成智能化开关柜的理想元件。

概述：

       SDP-5100-A系列微机综合保护测控装置是江苏斯菲尔电气股份有限公司在总结了现有产品运行经验的基础上，融合了国内外先进技术，采用了基于ARM9内核32位的闪存微控制器，根据中国电力系统不断发展的需求自主研制和生产的产品。其外观时尚、结构精巧、大屏幕液晶显示，图形化中文菜单，四位方向导航盘，操作快捷方便；并且具有强大的功能集成：集保护、测量、控制、监测、通讯、故障录波、事件记录等多种功能于一体。高精度测量电流、电压、功率、功率因数、频率、零序电流、零序电压、计算电度；在线记录事件量达256条，先进先出（FIFO）动态刷新，带有时间标记，掉电不丢失。该系列装置既可以分散安装也可以组屏安装，是构成智能化开关柜的理想元件。

特点

? 保护功能齐备：各型号保护功能齐备，并可按照用户要求进行定制。

? 逻辑功能：各保护功能、继电器、开入量具有逻辑组态功能，用户可以现场根据需要来进行设定：保护动作信号量输出自由整定、开关量可通过设定实现非电量保护功能和闭锁保护功能。

? 测量功能：高精度测量电流、电压、P、Q、功率因数、频率、零序电流、零序电压、计算电度。

? 控制回路：装置自带防跳回路，直流、交流均可以带防跳；而且防跳功能解除简单。

? 高度集成：集保护、测量、控制、监测、通讯、录波、事件记录等多种功能于一体。

? 友好人机界面：大屏幕图形液晶显示，动态显示一次系统图、实时波形图、故障录波图、各种电气参数及保护信息。图形化中文菜单，四位方向导航盘，操作快捷方便。

? 强大的通讯功能：提供双485、以太网（光口、电口）连网通讯接口；通讯协议支持modbusRTU、modbusTCP;可实现遥测、遥信、遥控、保护定值设定及查询、装置工作状态、SOE事件记录、录波数据等传输功能。

? 多路状态监测功能：有多达16路开入量，除特殊定义外，其它开入量可由用户定义，解决了用户需监测多路开入量的问题，不需再配其他装置。

? 强大自检功能：具备软、硬件实时自检与报警功能。

? 在线编程功能（ISP）：提供一个在线编程通讯接口，可自由下载软件模块，无需拆卸装置。

? SOE事件记录：在线记录事件量达256条，先进先出（FIFO）动态刷新，带有时间标记，掉电不丢失。

? 故障录波功能：可将故障前、故障中、故障后的电流、电压、断路器状态和保护信息完整真实记录下来，记录长度100个周波，为用户进行故障分析提供依据。

? 故障自动推画面功能：当保护动作或者有告警信息时，装置自动弹出画面，提示用户动作或者告警的保护。

? GPS校时功能：提供时钟同步接口，接收GPS校时信号。

? 外形美观大方：机壳采用铝合金板，散热性能好，结构紧凑，抗震动及电磁兼容性能更强。前面壳采用黑色有机玻璃及金属外壳，外观时尚美观，指示操作方便。

型号说明

          ?  SDP-5100F1-A         适用于馈线/母线分支的综合保护和测控

          ?  SDP-5100F2-A         适用于一般进线和1主1备带备用电源自投功能的进线保护和测控

          ?  SDP-5100F3-A         适用于中低压变压器的综合保护和测控

          ?  SDP-5100B1-A         适用于一般母联和带备自投功能母联的综合保护和测控

          ?  SDP-5100C-A           适用于中低压电容器的综合保护和测控

          ?  SDP-5100D-A           适用于发电机、电动机差动的综合保护和测控

          ?  SDP-5100M-A           适用于发电机、电动机的综合保护和测控

          ?  SDP-5100PT-A         TV监测装置

          ?  SDP-5100V-A            同时监测两段母线电压的TV监测装置

          ?  SDP-5100R-A           测控装置

斯菲尔Sfere微机综合保护测控装置SDP-5100-A系列的技术参数
