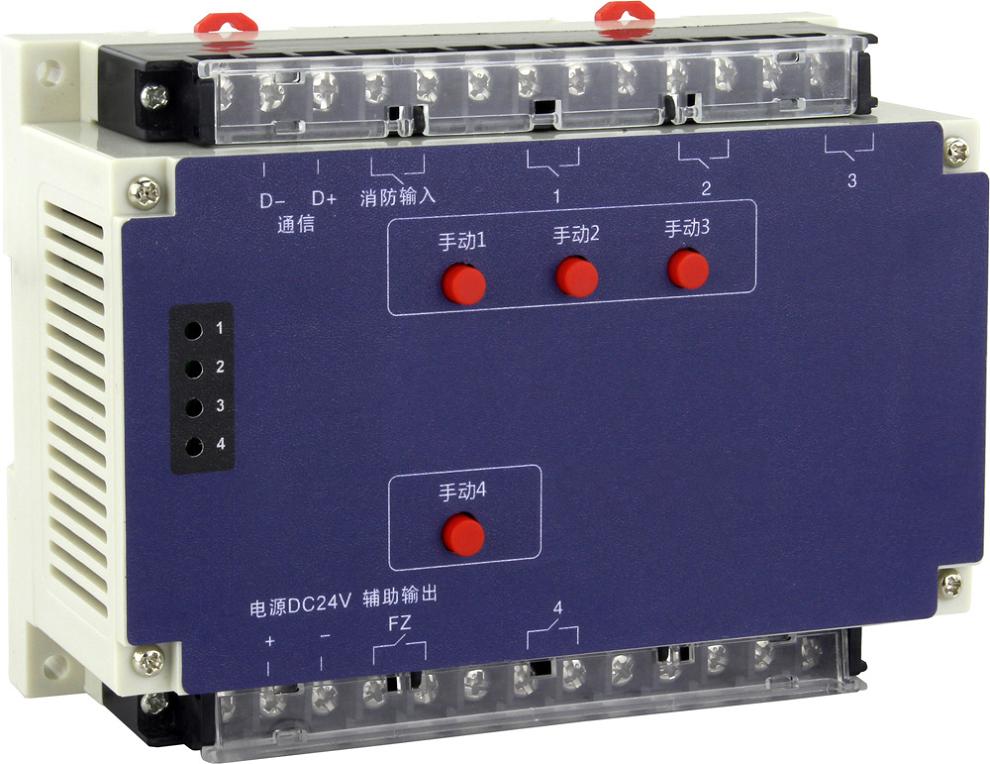

技术参数

供电

---工作电压

AC200-240V 50HZ

---总线电流消耗

0

---待机功耗

<1W

输出额定值

---回路数（干接点）

4 回路

---额定电流（每路）

16A

---功率损耗（最大负载时）

4.0W

输出电流

---AC1负载（功率因数=0.8）

16A/240V

---日光灯负载

16A/240V（140UF)

最小开关电流

100mA/12V-100mA/24V

DC负载开关容量（阻性负载）

16A/24VDC

触点寿命

---触点机械寿命

>3*10^a,a=7

---触点电气寿命

按IEC60947-4-1

AC1 （240V/COS=0.8）

>3*10^a,a=6

AC3 （240V/COS=0.45）

>2*10^a,a=5

AC5a（240V/COS=0.45）

>2*10^a,a=5

每分钟开关次数

当所有触点全部开闭时

每路每分钟开闭次数

15

一个触点每分钟最大开闭次数

120

接线方式

---总线接口

插拔式接线端子5.08mm×4P,允许最大导线截面积2.5mm²

---供电电源

插拔式接线端子5.08mm×3P,允许最大导线截面积2.5mm²

---负载回路

插拔式大功率接线端子7.62mm×2P,允许最大导线截面积5mm²

运行及显示

---运行时红色LED指示灯闪烁

---回路工作时对应回路状态指示灯常亮

电气安装标准

---污染级别

（按照：IEC 60664-1）: 2

---保护类型

(按照EN 60529): IP 30

---安全等级

（按照 IEC 61140）: III

---过压等级

(按照 EN 60664-1): III

---Melnet电压

DC 24V（安全低电压）

环境温度范围

---工作

- 5℃ ? 45℃

---储藏

- 30℃ ? 55℃

---运输

- 25℃ ? 60℃

设计

---模块化安装设备

外壳

---铝合金外壳,银白色

安装方式

---采用 35mm 标准导轨

尺寸

---180mm×115mm×65mm（L×W×H）

安装位置

---按要求安装

重量

---1.2kg

CE认证

---满足EMC标准和低电压标准

照明负载

白炽灯负载

2400W

照明

无补偿

2400W

日光灯T5/T8

并联补偿

1600W

DUO回路

1600W

低压卤素灯

电感变压器

1300W

电子变压器

1600W

卤素灯230V

2400W

Dulux灯

无补偿

1200W

并联补偿

1200W

水银灯

无补偿

2100W

并联补偿

2100W

电子镇流器数量

18W

23

24W

23

36W

14

58W

11

80W

10

开关容量（触点）

最大冲击电流（150us)

400A

最大冲击电流（250us)

320A

最大冲击电流（600us)

200A
