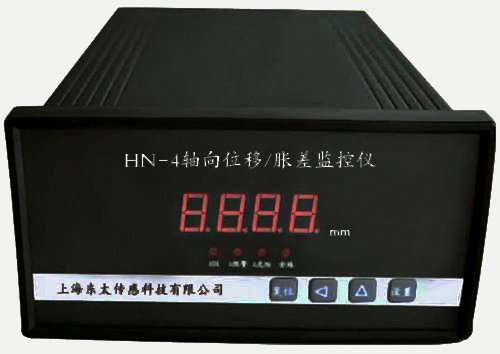

HN-4型胀差/轴向位移监控仪
HN-4型胀差/轴向位移监控仪
HN-4型单通道胀差/轴向位移监控仪是一种精密的相对位移测量仪器,配接HN800型电涡流传感器，用于连续监测旋转机械在启停和运行过程中大轴或转子的轴向位置。轴向位移是机器内部，转子沿轴心方向，相对于止推轴承二者之间的间隙而言，轴向位移的测量，可以指示旋转部件与固定部件之间的轴向间隙，对于旋转机械，如蒸汽轮机，燃汽轮机，水轮机，离心机和轴流压缩机等，轴承位置是一个十分重要的信号，过大的轴向位置将引起大的机构损坏，而轴向位移监控仪，对止推轴承的损坏，可提出早期报警和保护。完全实现数字化，稳定性好、准确性高、操作简单、维护方便可靠。
主要功能
功能说明：
1. 显示功能
技术参数：
1.
传感器输入：HN800型电涡流位移传感器，频响:0～10KHz
2.
显示方式: 3位0.8英寸LED数字显示，准确度:±0.5％
3.
测量范围: -6.0～+6.0mm，量程可选
4.
电流输出：4～20mA或0～10mA，负载≦500Ω
5.
报警接点容量：AC220V/3A，DC28V/3A
6.
工作环境: 温度：0～55℃ 相对湿度：≤95%
7.
工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8.
安装方式: 盘式
9.
整机尺寸：160（宽）×80（高）×225（长）mm。
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴向位置的监视和保护.
轴向位移测量值、报警、停机设定值，可分别在LED数码管上显示。
2. 报警功能
报警、停机、输入信号故障分别由LED发光管指示。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
任何输入系统的故障，如探头磨损，导线接触不良或折断均能检出，同时切断报警、停机输出回路。
具备上电，掉电检测功能，同时断开报警输出回路，能有效地抑制监控仪误报警。
5. 输出接口
设有4-20mA电流输出通用接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
