型号:HSWIFIM03

HSWIFIM03是华仕通讯推出的全
新的第三代嵌入式Uart-Wifi模块产品。
Uart-Wifi是基于Uart接口的符合wifi无
线网络标准的嵌入式模块，内置无线网络协议
IEEE802.11协议栈以及TCP/IP协议栈，能够
实现用户串口数据到无线网络之间的转换。通
过Uart-Wifi模块，传统的串口设备也能轻松
接入无线网络。

产品特性
接口
DB9
支持波特率范围：1200~115200bps
支持硬件  RTS/CTS  流控
无线
支持  IEEE802.11b/g  无线标准
支持频率范围：2.412~2.484  GHz
支持两种无线网络类型：
基础网（Infra）和自组网（Adhoc）
支持多种安全认证机制：
WEP64/WEP128/  TKIP/CCMP(AES)
WEP/WPA-PSK/WPA2-PSK
支持快速联网
支持无线漫游
其它
支持多种网络协议：
TCP/UDP/ICMP/DHCP/DNS/HTTP
支持自动和命令两种工作模式
支持串口透明传输模式
支持  AT+控制指令集
支持多种参数配置方式：
串口/WEB  服务器/无线连接

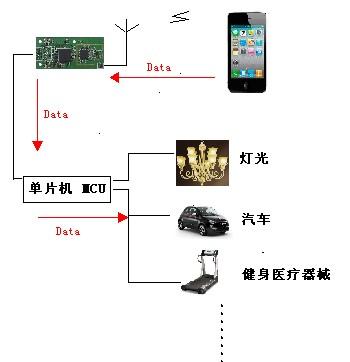

应用领域
智能公交网络，如无线刷卡机
小额金融支付网络，如无线  POS  机
业设备联网，如无线传感器
物联网
全面支持串口透明数据传输模式，真
正实现串口的即插即用
全新的  AT+指令集，全部基于  ASCII
格式，简单易懂，使用更容易
更加完备的  TCP/IP  协议栈，支持
DHCP  协议动态  IP  地址分配和  DNS
域名解析功能
内置  WEB  服务器，实现使用  IE  浏览
器通过无线网络远程配置模块参数
更高的传输性能，最高可达11KB/S
的发送速率
?  嵌入式802.11b/g无线网络
?  支持点对点访问，支持客户端、串口到WLAN的模式
?  支持串口到无线信号的桥接
?  支持64/128位WEP、WPA和WPA2(AES)，具有很高的保密性
?  UART、GPIO、U.FL(WLAN)接口



1.功能概述

软件部分

项目  指标
无线功能
协议标准  802.11b/bg
网络类型  Infra/adhoc/private
安全认证  OPEN/WEP64/WEP128/CCMP/TKIP/WPI
OPEN/SHAREKEY/WPA/WPA2/WAI
节能  打开/关闭RF

网络功能
传输层协议  TCP/IP/UDP/ARP/ICMP/DHCP
应用层协议  HTTP（Server，仅用于远程WEB配置功能）
DNS（Client）
用户接口功能
串口波特率  1200bps~115200bps
串口传输模式  命令模式：
透明模式：时间/长度（可设置）触发，特殊字符（可设置）退出
控制协议  AT+命令集
配置参数  掉电保存（flash），支持自动备份与恢复
配置管理方式  配置管理程序（串口、远程）方式
远程WEB登陆方式
测试、维护
生产测试  支持Litepoint测试命令集/设置MAC地址/设置发送功率
支持UART接口
固件升级  通过配置管理程序
上位机软件
配置管理程序  用于模块的参数配置、联网、传输功能演示等
生产测试程序  用于生产阶段的出厂检测，包括物理层测试、功率校正、MAC地址烧写
虚拟串口客户端程序  与固件中的虚拟串口服务器程序一起用于实现无线串口功能
其它
用户手册
全部AT+指令集的使用方法Demo源码



2.功能定义
2.1模块固件程序
2.1.1无线功能
?  支持802.11b-only、802.11b/g  mix
?  支持1～13信道
?  支持1M、2M、5.5M、6M、9M、11M、12M、18M、24M、36M、48M、54M传输速率
?  支持网络扫描
?  支持加入infra网络
?  支持创建/加入adhoc网络
?  支持OPEN/WEP64/WEP128/CCMP/TKIP/WPI加密模式
?  支持OPEN/WEP/WPA/WPA2/WAI认证方式
?  支持仅使用ssid联网
?  支持绑定BSSID联网
?  支持用户通过AT+指令主动控制联网
?  支持使用配置参数自动联网
?  支持节能（待机状态下关闭RF方式）
?  支持天线选择（根据配置参数选择天线类型，不支持动态切换）

2.1.2网络功能
?  支持TCP/IP协议
?  IP协议
支持网段穿越（通过设置网关和子网掩码）
不支持分段的接收与发送
?  ARP协议
支持接收arp请求，并回复响应
支持发送arp请求，并接收响应
?  ICMP协议
支持接收ping请求，并回复响应
支持发送ping请求，并接收响应
不支持长度大于1460的ping请求
?  TCP协议
支持client模式
支持server模式，每个server只能接入一个client
支持最多n个socket（其中1个用于WEB远程管理，用户可用n-1个）
（注：n待定）
?  UDP协议
支持client模式，仅用于发送
支持server模式，仅用于接收
支持最多n个socket
支持广播地址
?  DHCP协议
支持作为client，自动获取ip地址

?  支持HTTP协议
内置一个http服务器，用于实现远程WEB管理功能。

?  DNS协议
支持客户端。

2.1.3用户接口功能
?  用户接口类型
?  物理串口
?  数据格式
数据位：5/6/7/8位
停止位：无/1/1.5/2位
奇偶校验位：无/奇/偶
?  波特率
支持常用1200/2400/4800/9600/19200/38400/57600/115200bps

?  命令模式
模块上电后初始化完成后进入命令模式，此模式下仅接收并响应AT+指令。用户在此模式下可以通过AT+指令集对模块进行各种控制操作。
使用AT+指令可以从命令模式进入透明模式。

?  透明模式
此模式为数据传输状态，所有输入输出数据（除逃逸字符以外）均进行透明传输处理，模块仅作为串口与无线网络之间的数据通路。在此模式下，只有一条虚拟的数据收发通路处于激活状态，即：
当使用tcp连接时，只有一个socket可用，无论client或ser
