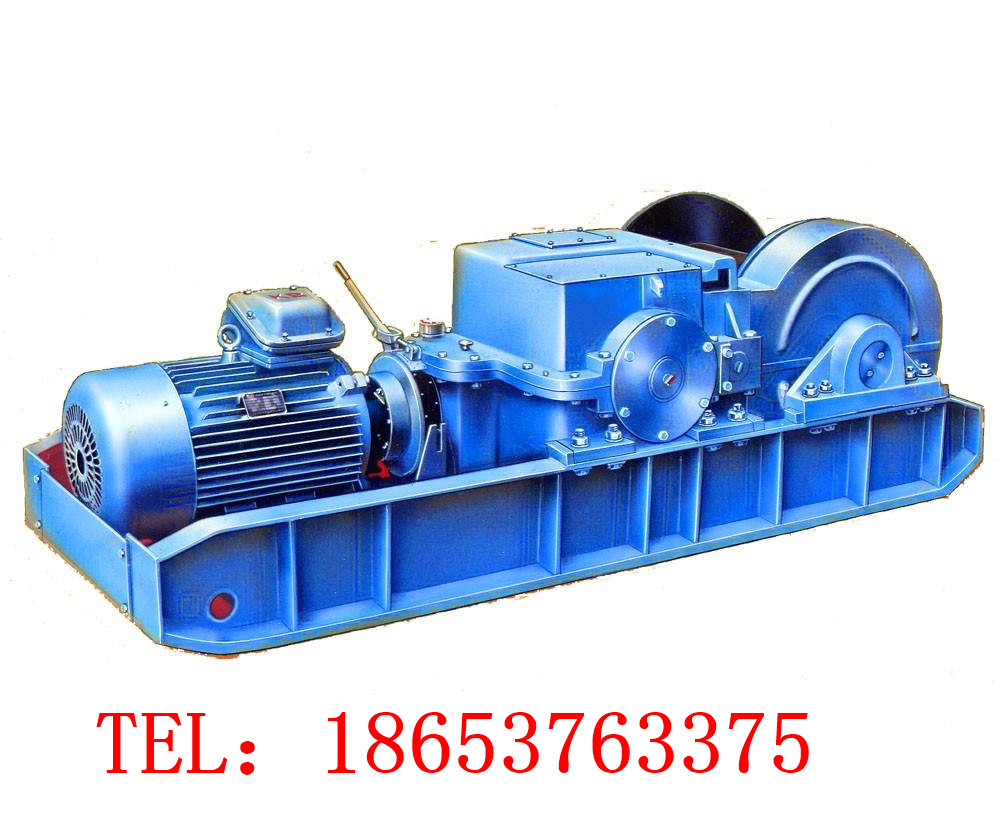

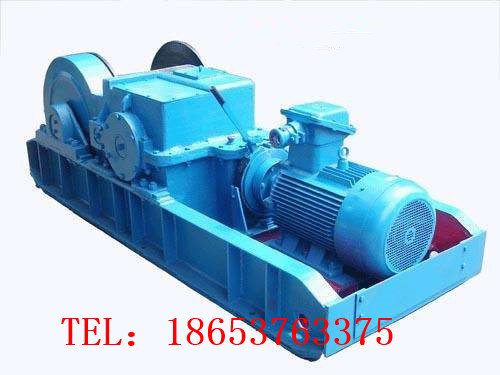

双速多用绞车采用“双轴多级”传动特点，实现了大的传动比。采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的一体化。采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。传动效率高、工作效率高、容绳量大、节能操作简单、使用方便，并具有可靠的双闸制动。结构工艺简单，可靠，成本低。使用寿命长、维护维修费用低。
JSDB-19型双速绞车，它应用广，实现了快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有的调度绞车和运输绞车。
双速多用绞车由电动机经带制动轮的联轴器、减速箱，再经过一级开式齿轮传动传递到滚筒，牵引钢丝绳进行工作。通过扳动调速手把实现绞车调速。通常状况下用电动机与减速箱之间的制动闸实现制动。
双速多用绞车主要由以下七部分组成：（1）电动机（2）联轴器（3）制动闸（4）变速手把（5）减速箱（6）卷筒装置（7）底座。
|
型号 |
JSDB-10 |
JSDB-13 |
JSDB-19 |
JSDB-25 |
|
钢丝绳直径 |
22mm |
24mm |
30mm |
30mm |
|
卷筒容绳量 |
200m |
180m |
400m |
500m |
|
电动机功率 |
18.5kw |
22kw |
45kw |
55kW |
|
慢速平均绳速 |
0.115m/s |
0.147m/s |
0.145m/s |
0.20m/s |
|
慢速内层X大静张力 |
140KN |
200KN |
320KN |
390KN |
|
慢速外层X大静张力 |
100KN |
130KN |
190KN |
250KN |
|
快速外层X大静张力 |
17KN |
15KN |
25KN |
30KN |
|
快速内层X大绳速 |
0.78m/s |
1.3m/s |
1.538m/s |
1.5m/s |
|
外形尺寸 |
2389*772*1002mm |
3182*968*987mm |
3825*1214*1470mm |
3875*1274*1187mm |
|
总重量 |
1900kg |
2980kg |
5480kg |
7800kg |
