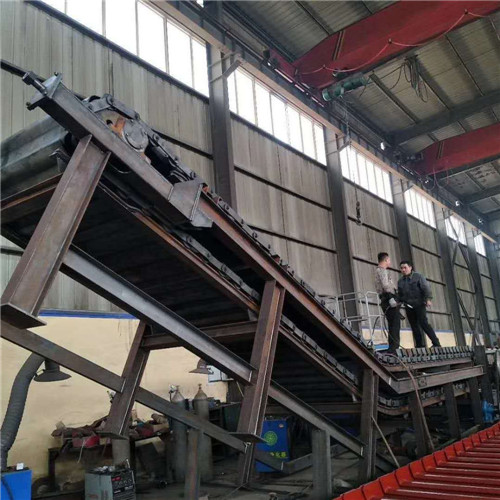

鳞板输送机有水平型、倾斜型、水平倾斜型三种机型，鳞板挡边高度一般为80～120mm，在设计时根据输送物料及输送量可适当变动，角度可根据现场输送要求定制。防止过多漏料，动力装置在鳞板机头部，

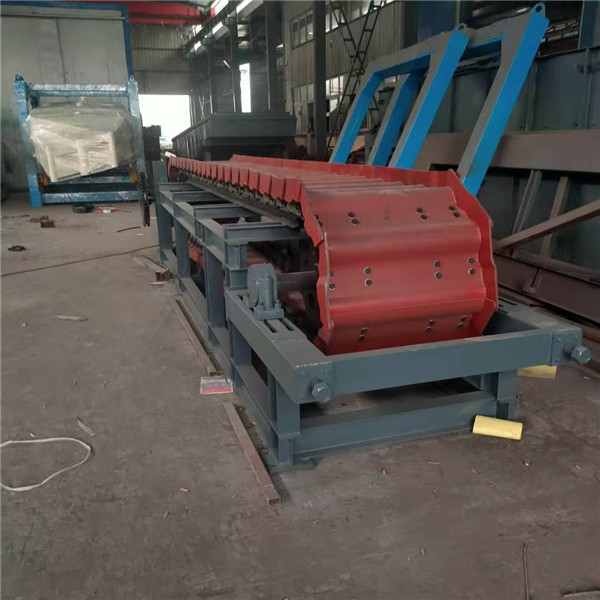

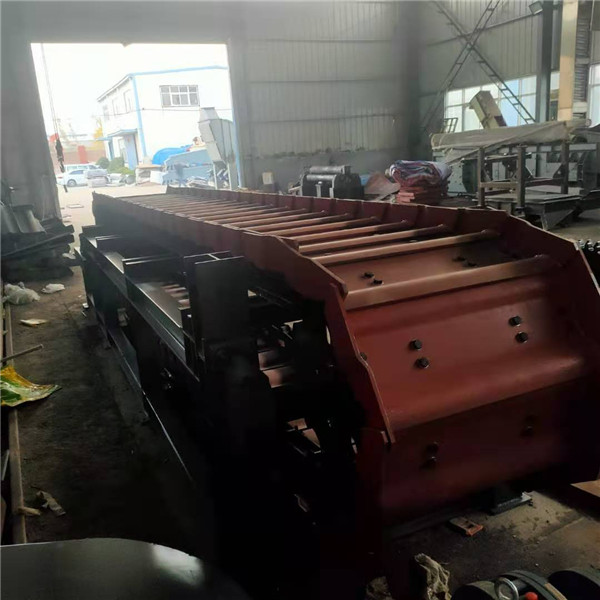

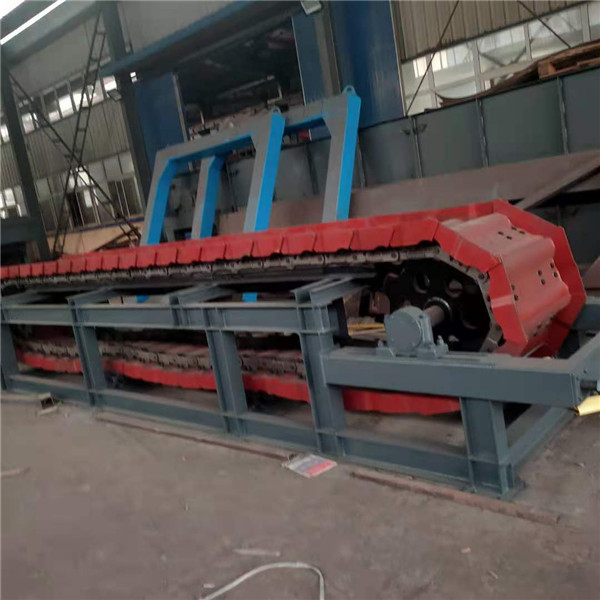

板式给料机结构特点：操作简单，维修方便；输送槽宽度相同的给料机，其易损零部件应能互换；输送槽板应具有足够的刚度和耐磨性，并能承受给料的频繁冲击和磨损；链板在运行区段和卸料端不得有漏料现象；根据用户要求，能够安装防止链板逆向运行的控制装置；
装
配形式根据用户要求变动。输送速度以8～10m/min为宜，太低影响输送量，太高噪音大，磨损增大。
采用节距为228.6mm（9吋）的高强度推土机模锻链条为牵引件，两根链条绕过安装在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路，在两排链条的每个链节上装配了相互交迭的、重型结构的输送槽而成为一个连续的能够运载物料的输送线路。其自重和物料的重量由安装在机体上的多排支重轮、链托轮和滑道梁支承。传动系统经交流变频调速电动机联接减速机，再由涨套与驱动装置直联驱动运载机构低速运行。将尾部料仓卸入的物料沿输送线路运至机体的前方排出，实现向下方的工作机械连续均匀喂料的目的。
板式给料机的运料倾角调整，倾角不超过15°；便于在平硐或井下运输和装拆；给料机结构应保证轴承部件采用集中润滑系统；给料机应有清除落下物料的辅助设备；给料机的传动部分应有安全防护罩。操作者易于接近的运转部位应设置走台和围栏。
