无极绳绞车
简介
适用于长距离大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上(下)山和集中轨道巷等材料、设备的不经转载的直达运输;是替代传统小绞车接力、对拉运输方式，实现运输整体液压支架和矿井各种设备的一种理想装备;也可用于金属矿山的井下巷道和地面，坡度不大且有起伏变化的轨道运输，最大适应倾角不得大于20°。

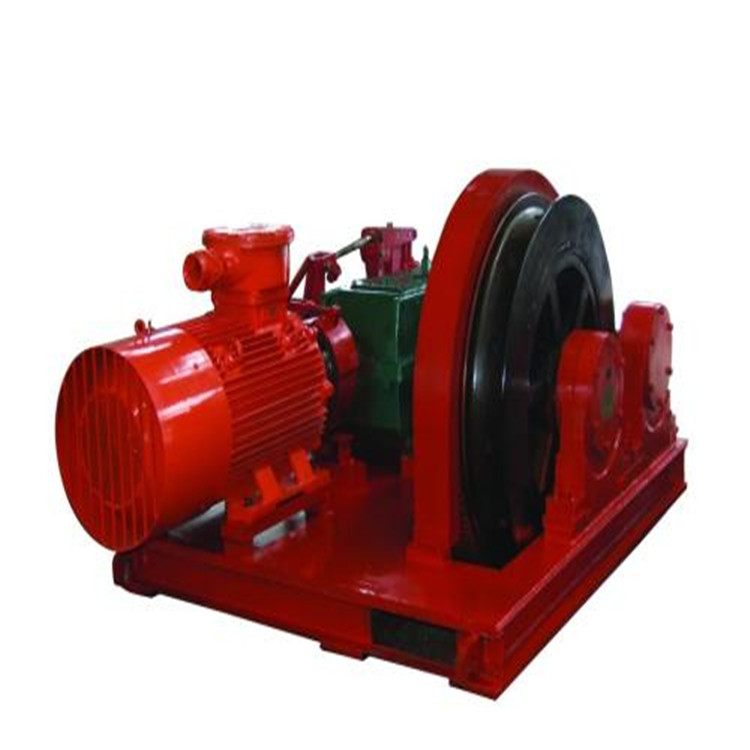

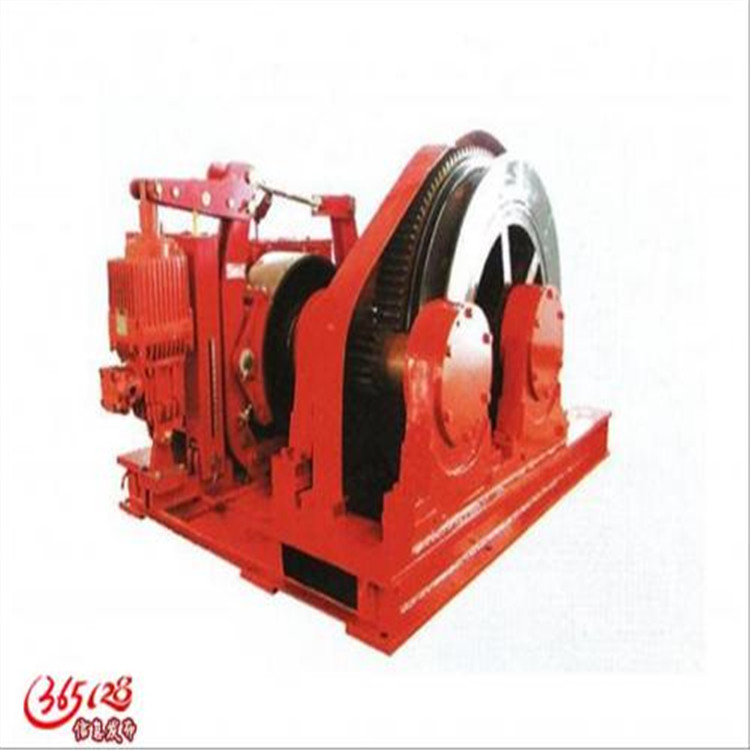

系统配置有主机、张紧装置、梭车、尾轮、压绳轮、托绳轮和转向装置等。 主机由电动机、减速箱、传动齿轮、摩擦轮、制动器、支架及底座等部分组成。电动机选用隔爆型三相异步电动机、功率为22~160KW、根据需要可配置双速电机。减速箱具有机械变速功能、可实现快慢两种速度、快慢速比在2倍左右。传动齿轮采用渐开线圆柱齿轮、开式齿轮传动，传动平稳。摩擦轮采用抗磨铸铁衬套、使用寿命长、维修更换方便。制动器包括高速轴的手动制动器和低速轴的电动液压推杆制动器、制动效果安全可靠、操作灵活方便。梭车有带防跑车装置和不带防跑车装置两种形式，张紧装置有重力张紧、液压张紧及电动张紧三种形式。绞车配置有牵引钢丝绳过卷保护。直接利用井下现有轨道系统，在有一定坡度的直巷或弯曲巷道，可实现材料、设备以及液压支架整体不经转载的直达运输。
折叠编辑本段绞车分类
无极绳绞车按牵引绞车驱动方式分为抛物线单滚筒和绳槽式双滚筒两种型式，而牵引绞车变速方式又分为单速、机械换挡双速、变频调速和开关磁阻电机调速四种。
折叠工作原理
由电机提供动力，采用减速机或变速箱和一对渐开线圆柱正齿轮传动，通过无极绳绞车滚筒旋转与钢丝绳产生的摩擦力来带动钢丝绳运行，从而牵引车辆沿轨道往复运行。
