洒水车主要构件结构简介
1，罐体
洒水车罐体结构：罐体为椭贺柱形，用钢板制成，整车罐体水他为2-3室，中间隔板下端有通也，他内隔板有防波作用。以减代汽车行驶时罐体内液体冲击。外表涂防锈漆。
2，罐口
罐口组件：大盖由螺栓坚固在罐口上，由一个支销和一个护板小盖连接在一起，顺时针转小盖之上手柄可使用小盖压紧。反转，脱开耳板后，小盖则可打开，大盖上开有一个直京30的孔，以便在加水过程中，使罐内的压力与大气压力基本一致。
3，取力箱
洒水车目前采用东风，解放系列取力箱，气动操作操作开关向后拉，取力齿进入啮合位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。
4，水泵
自吸式或贺弧齿轮式洒水车泵。该水泵的结构原理，使用维护保养，详见《洒水车泵使用说明书》，《贺弧齿轮泵使用说明书》。
5，球阀
该洒水车采用了两个二通球型阀门，一个四位三通球型阀门。球阀由阀体，密封垫，调整座，阀杆，手柄等组成，扳动手柄旋转45*，在阀杆的作用下球蕊转动，通孔口对准时液体即可流通，当手柄返回原位时，则截断液体流通。 四位三通球阀是一种通过改变阀位置，形成多路液体通道的球阀。该阀能迅速改变液流方向，广泛用于非腐蚀性介质液流中，其原理和二通球阀基本相同，它也是通过扳动手柄 的位来实现任意两孔的通闭。
6，喷水器
本车前装有鸭嘴形喷嘴或圆头冲嘴，后面装有贺柱形洒水喷嘴或莲蓬头喷嘴，后部有一个工作平台，装配有水炮。后部还可装8个喷嘴（选装）。 喷水器一般用于冲洗街道，起除尘和隆温作用，其喷水可调喷嘴螺纹的方法改变喷水器的喷洒方向和角度，高射水炮可以用于城乡贺林绿化及应急消防。莲蓬喷嘴可以洒落路中间喷水器冲起的灰尘，起到清洁空气的作用。
东风多利卡洒水车配置说明：
底盘配置：采用东风福瑞卡底盘，朝柴102/玉柴115国四/国五发动机，5档变速箱，2吨前桥，3.5吨后桥，轴距3300mm，7.00R16钢丝胎，原厂ABS，单排前翻驾驶室。
改装配置：罐体采用4mm厚武钢专用容积板制作，实际标准容积5立方，罐内隔板具有防波作用，以减低汽车行驶时罐体液体的冲击。泵进泵出，消防栓接口，前冲、后洒、侧喷、后工作平台带绿化水炮，垂直吸程≧7米，洒水宽度≧14-16米，射程≧20-25米，引水时间<5min，流量90m3/h。自流阀、滤网、带自吸自排功能。两根等长输水管，金属漆，其余标配。可加装方向助力、空调、加装药盘、气动控制阀、喷药设备、非车带泵动力等。
补充说明：此东风5吨洒水车若严格按照国家公告尺寸制作，实际标准容积为4.2立方，可按用户要求做到5立方、5.5立方及6立方等各种规格。如果您所在的工况环境属于山区或者路状比较复杂的工地，建议选配玉柴115马力发动机，发动机相比朝柴马力更大，动力更足。

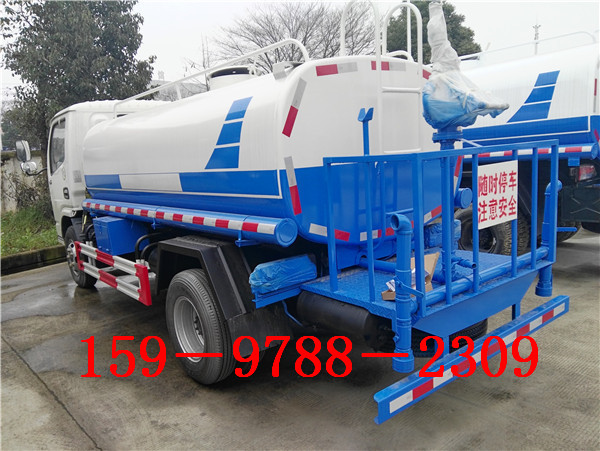

5吨洒水车图片展示：
