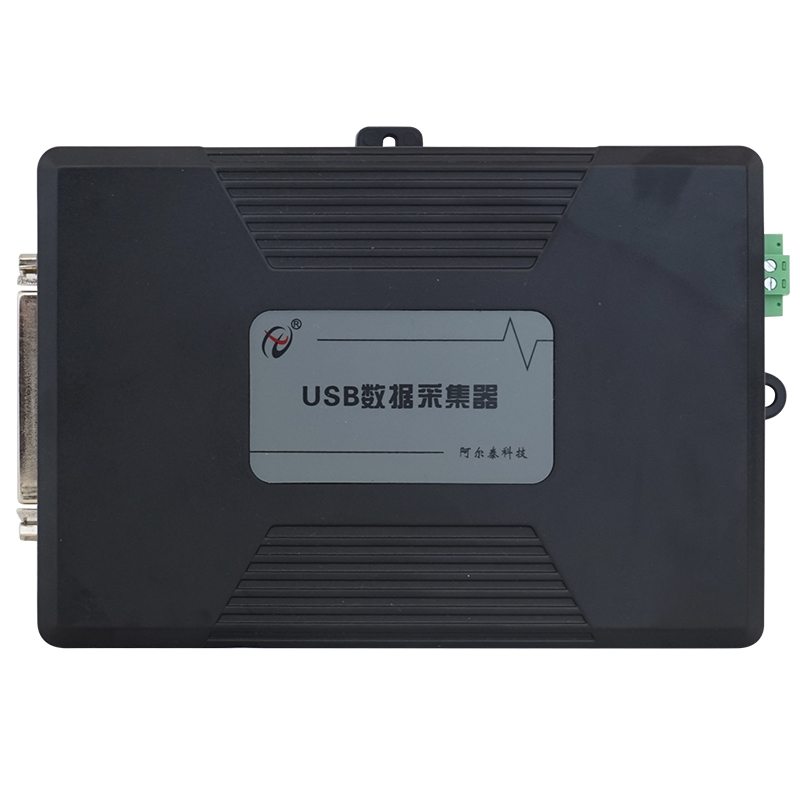

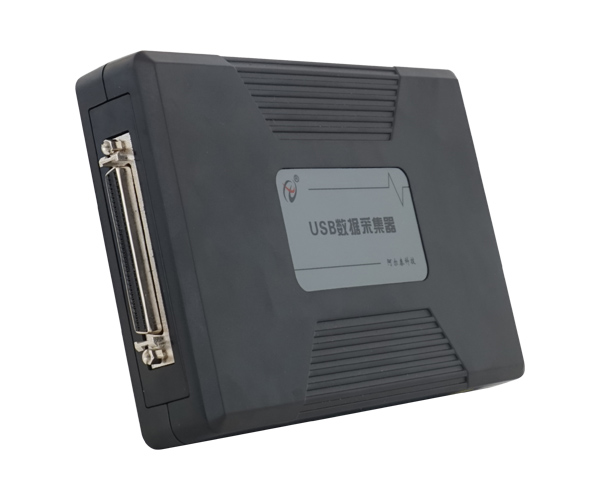

产品简介
USB2881/2/3 系统框图主要由信号调理模块、ADC 模块、DIO 模块、自校准模块、FPGA 控制 模块、USB 桥芯片模块组成。 ADC 模块可实现对 12 路差分信号的采集。核心采用两片 16/14/12 位 ADC 转换芯片，每片可实 现 6 通道同步转换，转换速率为 250KHz，输入量程为±10V、±5V。 DIO 模块提供 16 路数字量输入、16 路数字量输出。
指标参数
|
模拟量输入 |
通道数 |
差分12路 |
|
精度 |
16位(USB2881) 14位（USB2882） 12位（USB2883） |
|
|
采样频率 |
250KS/s |
|
|
校准方式 |
软件自动校准 |
|
|
同步采样 |
是 |
|
|
耦合方式 |
直流耦合 |
|
|
触发源 |
软件内触发、ATR触发、DTR触发 |
|
|
AD量程 |
±10V、±5V |
|
|
程控增益 |
l，2，4，8倍 |
|
|
AD缓存 |
8K字（点）FIFO存储器 |
|
|
非线性误差 |
±1.5LSB |
|
|
数字量输入 |
通道数 |
16路 |
|
电气标准 |
TTL兼容 |
|
|
默认上电状态 |
低电平 |
|
|
输入逻辑电平 |
高电平：高达5V，低至2V 低电平：高达0.8V，低至0V |
|
|
过压保护 |
0~5V |
|
|
数字量输出 |
通道数 |
16路 |
|
电气标准 |
TTL兼容 |
|
|
默认上电状态 |
低电平 |
|
|
输入逻辑电平 |
高电平：高达5V，低至4.4V 低电平：高达0.4V，低至0V |
|
|
单通道驱动能力 |
±4mA |
|
|
总电流驱动能力 |
±25mA |
|
|
安装方式 |
可配导轨（选配）、平面安装 |
|
