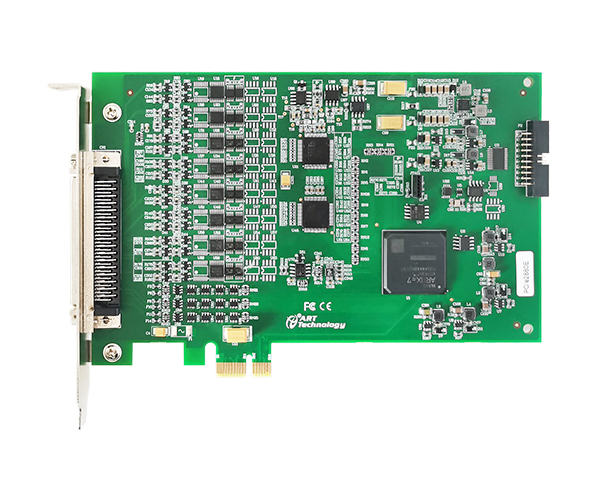

北京阿尔泰科技PCIe2880/2880A/2880B PCIe总线多功能同步采集卡，16路单端模拟量输入通道，16bit ADC分辨率；8路数字I/O，4路可编程I/O及1通道多功能计数器。与Labview无缝连接，提供图形化API函数。
指标参数
|
AI模拟量输入 |
型号 |
PCIe2880 |
PCIe2880A |
PCIe2880B |
|
|
最大采样率 |
500KS/s |
250KS/s |
100KS/s |
||
|
输入通道 |
16路单端 |
||||
|
分辨率 |
16bit |
||||
|
采样范围 |
±10V |
||||
|
校准方式 |
软件自动校准 |
||||
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
||||
|
触发源 |
软件强制触发、模拟量触发、外部数字量触发 |
||||
|
输入阻抗 |
100KΩ |
||||
|
CTR计数器 |
通道数 |
1路多功能计数器 |
|||
|
计数器位数 |
32位 |
||||
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、 脉宽测量、双边沿间隔测量、位置测量 (基于增量式编码器) |
||||
|
CO：脉冲输出 |
|||||
|
采样方式 |
CI：按需单点采样 |
||||
|
CO：单点（按需）生成、有限点生成、连续生成 |
|||||
|
DI/O |
通道数 |
12line |
Port0：8 Line |
||
|
Port1：4 Line，复用PFI0~3 |
|||||
|
电气标准 |
TTL兼容 |
||||
|
配置方式 |
程控I/O方向与状态 |
||||
|
采样方式 |
按需单点采样 |
||||
