产品介绍

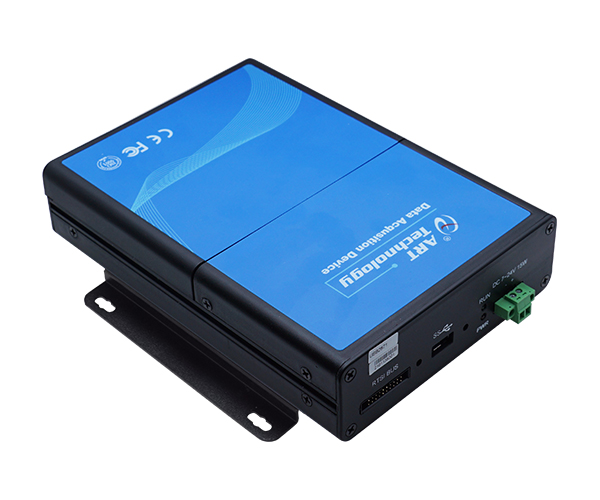

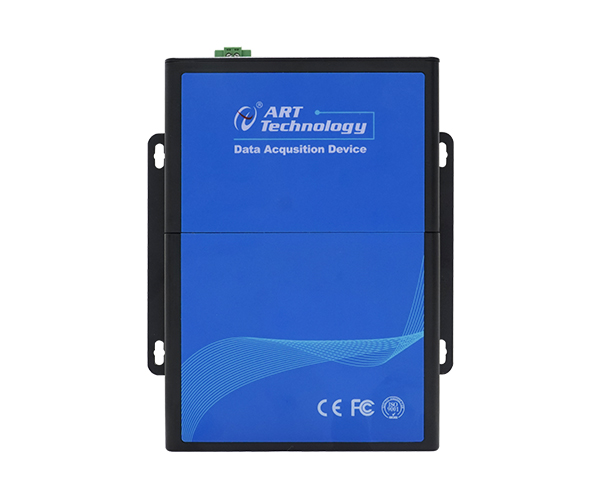

USB2871_2(A/B/C)系列采集卡是本公司推出的一款多功能数据采集卡。该系列板卡最I高提供 16 路单端或差分模拟量输入，16bit 分辨率，灵活的通道转换量程，同时用户可通过多卡级连的方式扩 展通道数量；提供 4 路或 2 路模拟量同步输出，16bit 分辨率；支持 32 路或 8 路带缓冲数字 I/O，以 及 16 路可编程 I/O；并且提供了 4 通道多功能计数器，满足用户的多样化需求。 USB2871_2(A/B/C)的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
指标参数
|
连接器可选 |
USB2871/2871A/2871B/2871C为采集卡本身带接线端子版本 USB2871/2871A/2871B/2871C -V版连接器为VHDCI接口 |
|
|
AD模拟量输入 |
ADC分辨率 |
16位（Bit） |
|
输入通道 |
16路单端/差分同步采集 |
|
|
输入量程 |
±10V、±5V、±2.5V、±1.25V |
|
|
采样率 |
2MS/s （USB2871）；1MS/s （USB2871A） 500KS/s（USB2871B）；250KS/s（USB2871C） |
|
|
采样模式 |
按需单点采集、连续采集、有限点采集 |
|
|
存储器深度 |
8K 字 FIFO |
|
|
AD触发源 |
软件强制触发、模拟量触发、外部数字量触发 |
|
|
DA模拟量输出 |
输出通道 |
4路16位同步输出 |
|
采集速率 |
2MS/s（USB2871/2871A）；1MS/s（USB2871B/2871C） |
|
|
量程 |
±10V、±5V |
|
|
存储器深度 |
4K 字 FIFO |
|
|
CTR计数器 |
通道数 |
4路32位多功能计数器带缓冲 |
|
电气标准 |
TTL电平 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、脉宽测量、 双边沿间隔测量、线性位置测量、角度位置测量 |
|
|
CO：脉冲输出 |
||
|
CI/CO采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
存储器深度 |
2K点FIFO存储器 |
|
|
DI/O |
通道数 |
48路（32路带缓冲数字I/O，16路可编程I/O） |
|
配置方式 |
程控I/O方向与状态 |
|
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
