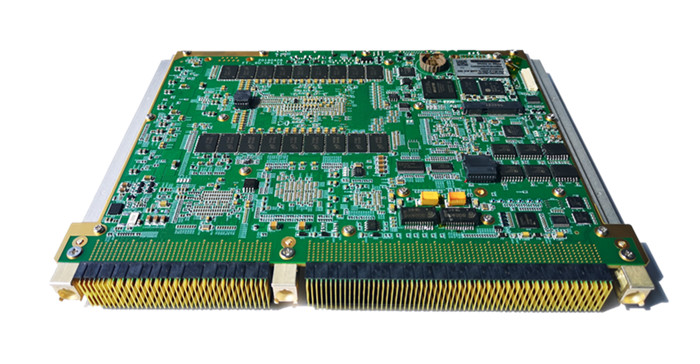

S6VPX-SF1516-C1M1是领存技术的高性能6U VPX数据处理模块，产品遵循OpenVPX Vita65规范。飞腾CPU模块采用FT-1500A-16核高性能通用处理器，主频1.5GHz，配备内存32GB DDR3；可通过网络接口登录BMC 管理芯片（AST2400）对飞腾平台进行监控及管理等；CPU对外具备2路10Gbps万兆以太网接口（XAUI），5路100/1000Mbps自适应以太网接口（2路1000Base-BX后出，2路1000Base-T后出，1路连接至前面板作为调试接口）；前面板至少2路USB接口；前面板引出标准VGA接口，分辨率不小于1280×800；可搭配领存技术XMC GPU子卡（订货信息：SXMC-SE8860-C1I1）或XMC 4TB存储子卡（订货信息：SMM04T-XM13UA）
主要功能、性能
|
6U VPX单板式架 |
符合OpenVPX Vita65-2010规范 |
|
高度国产化 |
国产FT1500A-16 16核处理器（主频不低于1GHz）；32GB DDR3 内存 |
|
高性能配置 |
支持银河麒麟操作系统，支持可靠文件系统，防止掉电丢失数据，支持QT界面编程环境 |
|
接口齐全 |
接口齐全：具有SATA/mSATA、10/100/1000M网络、10Gbps万兆以太网接口（XUAI信号）、PCIE、USB、VGA及XMC等接口 |
工作环境
|
规格名称 |
规格描述 |
|
工作温度 |
-40 ~ +70℃ |
|
储存温度 |
-55~ +85℃ |
|
相对湿度 |
95% |
|
振动 |
5g 5~2000Hz正弦 |
|
冲击 |
40g 20ms半正弦脉冲三轴 |
电气规格
|
规格名称 |
规格描述 |
|
工作电压 |
12V主供电，5V和3.3V辅助供电 |
|
典型功耗 |
≤80W |
|
散热方式 |
传导散热, 可支持风冷散热 |
机械规格
|
规格名称 |
规格描述 |
|
产品颜色 |
铝本色 |
|
产品外形 |
6U VPX单板式架构：符合OpenVPX Vita65-2010规范 |
|
外壳材料 |
金属 |
|
连接器 |
TE 1410189-3，1410187-3 |
|
锁紧机构 |
MVA260-480ETM2.5LK |
系统配置
|
规格名称 |
规格描述 |
|
处理器 |
国产FT1500A-16 16核处理器，主频不低于1GHz，理论峰值浮点计算能力不低于96Gflops，每GHz的单核SPEC CPU2006分值不低于5.5，LINPACK测试浮点计算能力不低于75Gflops |
|
内存 |
板载32GB DDR3内存颗粒 |
|
显卡 |
Radeon? E8860 GPU，显存2GB |
|
内置SSD电子盘 |
支持，容量不小于512GB，读写性能不低于100MB/s |
接口
|
规格名称 |
规格描述 |
|
主机接口 |
VPX接口: P0，P1，P1，P2，P3，P4，P5，P6 |
|
串行接口 |
2路RS232/422/485串口，1路BMC调试串口，2路CPU调试串口 |
|
SATA |
2路SATA接口，1路mSATA接口 |
|
PCIE接口 |
2路PCIE X8接口 |
|
网络 |
1路1000Base-T千兆以太网调试接口，2路000Base-BX千兆以太网管理和数据接口，21000Base-T路双冗余以太网接口，2路10Gbps XAUI万兆以太网接口 |
|
显示接口 |
2路VGA接口 |
|
USB |
2路USB 2.0接口，2路USB 3.0接口 |
|
IPMB |
支持，可采集模块硬件状态信息 |
|
XMC |
支持PCIe X8、DVI、VGA以及JTAG信号 |
软件配置
|
规格名称 |
规格描述 |
|
国产操作系统 |
支持银河麒麟，国心，Reworks操作系统 |
|
国产数据库 |
支持，包含客户端、服务端 |
|
QT |
正式版，版本不低于5.9 |
|
软件升级 |
支持通过以太网或USB外接光驱进行操作系统、数据库及软件的安装和升级 |
|
监控 |
支持板级健康状态监控及管理功能 |
