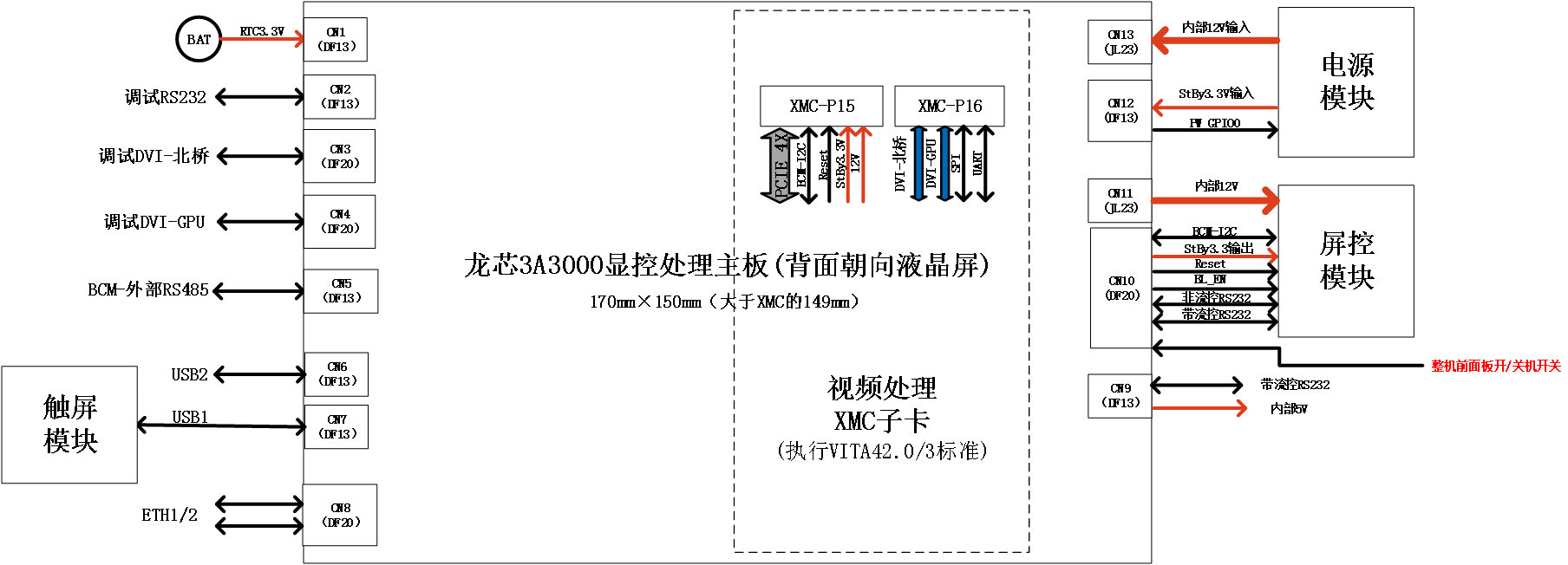

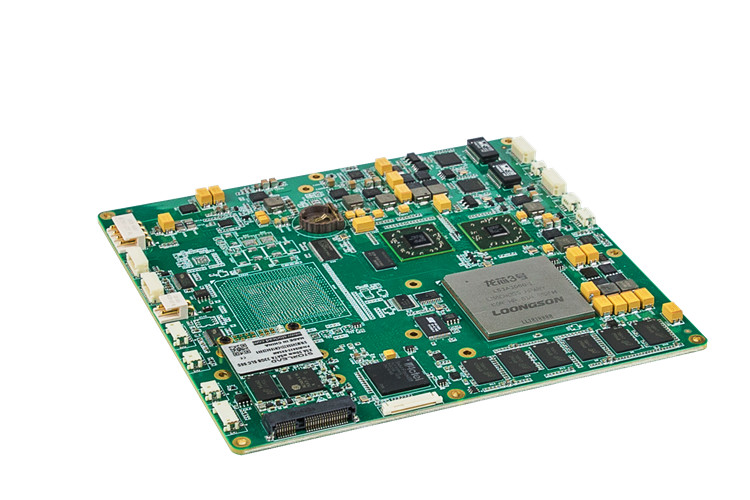

SNST-SL3A30-C1I1 是一款基于国产龙芯3A3000多核处理器设计的高性能显控处理计算机主板。主板集成了丰富的通用接口，板载千兆网络接口，GPU独显的调试DVI接口，北桥集成了调试DVI、USB显示接口，调试BMC的外部RS485接口，调试CPU的RS232接口，流控RS232，20芯屏控模块接口，12V主板电源输出接口，12V主板电源输入接口，XMC接口等。该主板采用AMD RS780E+SB710芯片组，板载DDR3-1066内存颗粒，具有整体性能强，稳定性高，接口丰富等特点，适用于各类兼容型工控机计算机的计算处理。
工作环境
|
规格名称 |
规格描述 |
|
工作温度 |
-43 ~ +85℃ |
|
储存温度 |
-50~ +100℃ |
|
相对湿度 |
95% |
|
振动 |
5HZ-2000HZ，1.5rms(工作状态) ; |
|
冲击 |
20G , 11ms（工作状态）; |
电气规格
|
规格名称 |
规格描述 |
|
工作电压 |
12V及+3.3V_AUX电源供电 |
|
典型功耗 |
≤65W |
|
散热方式 |
传导散热 |
机械规格
|
规格名称 |
规格描述 |
|
产品颜色 |
导电氧化 |
|
产品外形 |
非标准 |
|
主板尺寸 |
170mm x 150mm |
系统配置
|
规格名称 |
规格描述 |
|
处理器 |
板载龙芯3A3000处理器 8M cache，主频1.5GHz四核64位 |
|
芯片组 |
AMD RS780E+SB710芯片组 |
|
内存 |
板载2GB DDR3内存颗粒 |
|
显示 |
北桥集成显示，支持E8860独立显卡 |
|
存储 |
板载领存技术32GB mSATA固态盘 |
|
操作系统 |
支持中标麒麟、Fedora、Vxworks、Reworks等操作系统 |
接口
|
规格名称 |
规格描述 |
|
BAT |
RTC电池供电输入接口 |
|
网络 |
2路千兆网络接口 |
|
DVI |
1路北桥集成显示的调试DVI接口; |
|
电源 |
1路电源输入接口; |
|
XMC |
板载1路XMC接口，支持PCIe x4、DVI、GPIO等多种通讯接口 |
|
USB |
2路USB2.0接口 |
|
串口 |
1路 RS232 CPU调试接口; |
|
屏控 |
1路20芯屏控模块接口 |
