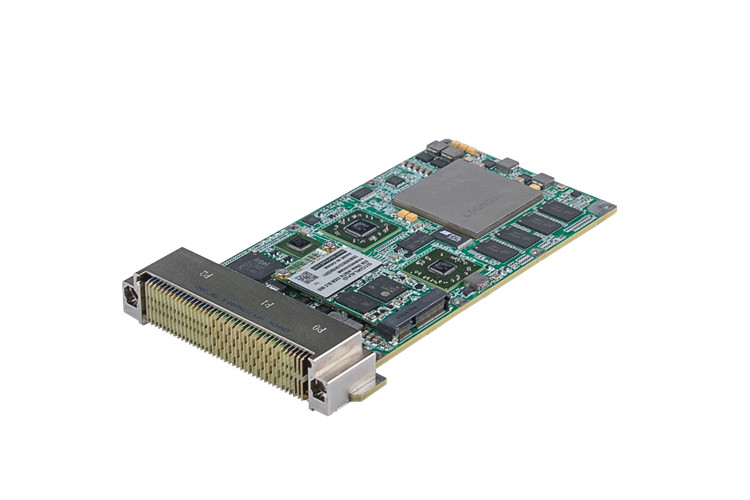

S3VPX-SL3A30-C1I1 为一款标准 3U VPX 加固计算机。该产品使用国产龙芯3A_3000 处理器（兼容龙芯 3A_1500 处理器），zui高主频为 1.5GHz，板载 8GB DDR3 内存颗粒，芯片组采用AMD RS780E+SB710。S3VPX-SL3A30-C1I1 遵循 3U VPX（VITA-46）标准，板卡 PCB 支持加固结构， 板卡安装散热冷板之后不超过 5HP 的高度要求。S3VPX-SL3A30-C1I1 具备 RapidIO、10/100/1000M 自适应以太网（SERDES 接口）、10/100/1000M 自适应以太网（MDI 接口）、串口、RS485、LVDS、VGA、USB、PS2 及 IPMI 等接口。同时板载智能BMC 芯片，支持 IPMI 2.0 标准本地/远程状态监控、模块健康管理及在线固件升级等功能。S3VPX-SL3A30-C1I1 采用龙芯 3A+南北桥架构，功能强，体积小，功耗较低，可用于多种应用场合。
工作环境
|
规格名称 |
规格描述 |
|
工作温度 |
-43℃~+65℃ |
|
存储温度 |
-50℃~+70℃ |
|
相对湿度 |
95% |
|
|
|
|
|
|
电气规格
|
规格名称 |
规格描述 |
|
供电 |
12V 主供电，3.3V 辅助供电 |
|
功耗 |
不大于 35W（常温，主频1.2GHz），支持热插拔功能 |
|
散热方式 |
传导散热 |
系统配置
|
规格名称 |
规格描述 |
|
处理器 |
国产 LS3A_3000 4 核处理器，主频 800M-1.4GHz |
|
芯片组 |
AMD RS780E+SB710 |
|
内存 |
板载 8GB DDR3 SDRAM 颗粒（可支持8GB紫光DDR3内存颗粒） |
|
存储 |
板载支持 8Mbit FLASH，用于存放 PMON 文件 |
|
操作系统 |
支持中标麒麟、Fedora、Reworks、vxworks 等 |
接口
|
规格名称 |
规格描述 |
|
RapidIO |
1 路 X4 SRIO 接口 |
|
显示 |
1 路 LVDS 接口，1 路 VGA 接口；支持 1024*768 分辨率 |
|
RS485 |
1 路RS485 接口 |
|
网络 |
1 路 10/100/1000M BASE-T 网络接口；1 路 10/100/1000M SERDES接口 |
|
PCIE |
2 路PCIEX8 接口 |
|
USB |
2 路USB2.0 接口 |
|
串行接口 |
2 路RS232 接口，可支持硬件流控 |
|
msata 接口 |
板载支持msata 接口，用于扩展存储盘 |
