功能说明
1.箱体采用优质阻燃工程塑料，具有良好的密封性能和耐候性能，适合户内外壁挂、抱杆安装使用，防护等级达IP55级；
2.专用皮线光缆固定位，保证皮线光缆固定后拉脱力不小于20N；
3.有专门的快速连接器过路孔，皮线光缆端接快速连接器可在箱体外进行，端接快速连接器操作更方便；
4.可靠的铠装光缆引入、固定、开剥保护及接地装置，最多固定4根户外铠装光缆，相当于集成了2进2出的光缆接头盒；
5.多功能熔接保护座，可满足48芯熔接保护套管安放或24芯冷接子的安放需求；
6.翻板结构设计，充分合理利用箱体空间，全程保证光纤足够的弯曲半径，更方便用户预留合适的冗余光纤及合理走纤路由；
7.GPX-GF系列产品采用相同的箱体，通过配置的调整，从而满足不同的功能要求。
光缆分纤箱 - 外观与结构
外观

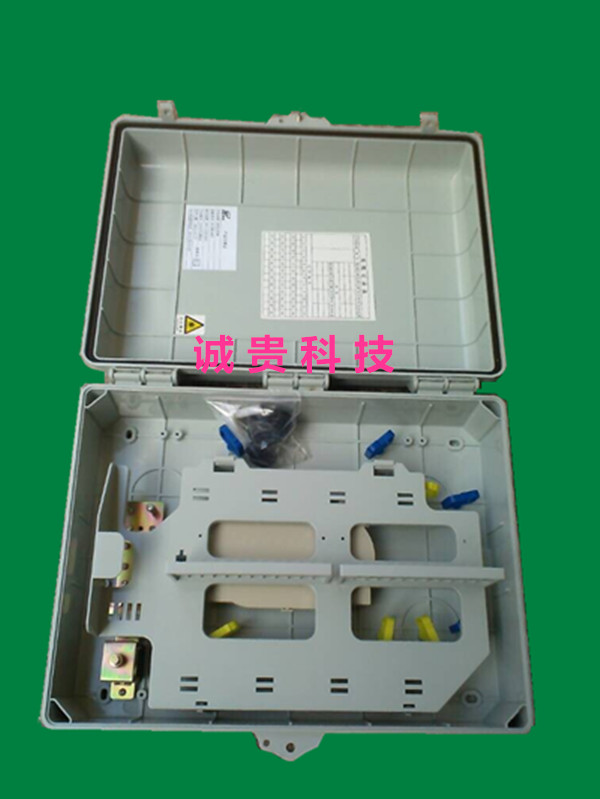

a) 产品结构图
三、 运输试验要求
光缆分纤箱 - 检验方法
a) 楼道（室内，外）光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。
b) 楼道（室内，外）光纤分纤箱箱体其内部金属板材采用Q235冷轧板，厚度不小于1.2mm,表面镀锌处理，箱体上下安装板采用Q235冷轧板，厚度不小于2mm,，采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件，采用不锈钢或铁附件热镀锌处理。
c) 采用喷塑处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB，T 9286-1998标准表1中的2级要求。表面光洁，色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。
d) 楼道（室内，外）光纤分纤箱相关配件采用的非金属复合材料（塑料），燃烧性能应符合GB，T 2408-2008 中的规定，
e) 楼道（室内，外）光纤分纤箱表面涂层的颜色按色谱：GSB05-1426-200中灰（同类色参考潘通-中灰445，亚光色）。
f) 光纤配线箱箱体正面左上侧必须有中国联通LOGO 标志，颜色为红色，并按中国联通商标同比例缩放。
g) 光纤配线箱箱的表面颜色宜便于识别和标识，并与环境相协调。
h) 箱内工作单元表面颜色必须便于识别和区分，可以采用与箱体或周围环境景色相协调的颜色。
i) 箱体正面只能有中国联通的标志，厂家标志不允许在箱体正面出现。
楼道（室内，外）光纤分纤箱外形尺寸
楼道（室内，外）光纤分纤、配线箱采用两层结构，外层主要由光分插片固定装置及蝶形引入光缆盘绕固定装置及储纤装置组成；内层配有光纤熔接盘片和皮缆熔接盘等。
包装合格的产品必须能承受GB，T 3873-1993中“A10 公路运输”或振动替代法试验要求，试验结束后产品外观必须完好无损，各部件、紧固件不松动，箱体门启闭自如，门锁灵活可靠，插入损耗、回波损耗必须符合本标准规定的要求。
四、光纤活动连接器技术指标:
按照《SC，LC型适配器及单模光跳纤》的要求。
光纤活动连接器的光学指标应符合YD，T 988-2007中5.4项规定。
5.1 功能检查
按装配图检查产品所有零部件应无遗漏， 采用视察法和操作验证法检查各个功能装置安装齐备性及其达到的功能性。
5.2 光分插片
按下图连接。
图十六 光分插片检测连接图
将标准跳纤按虚线连接，调测使得光功率为0dB（利用置0键）。然后将标准跳纤按图中实线连接， 测得的光功率值为光分插片的插入损耗值。
光分插片的插入损耗值应≤光分路器插入损耗的标称值 + 光纤活动连接器插入损耗的标称值×2。
