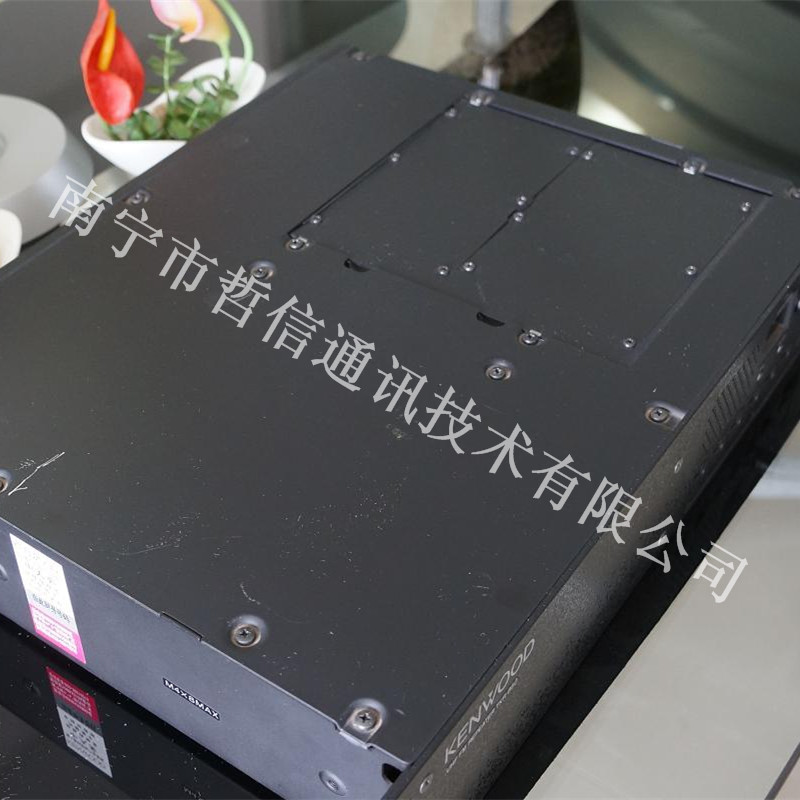

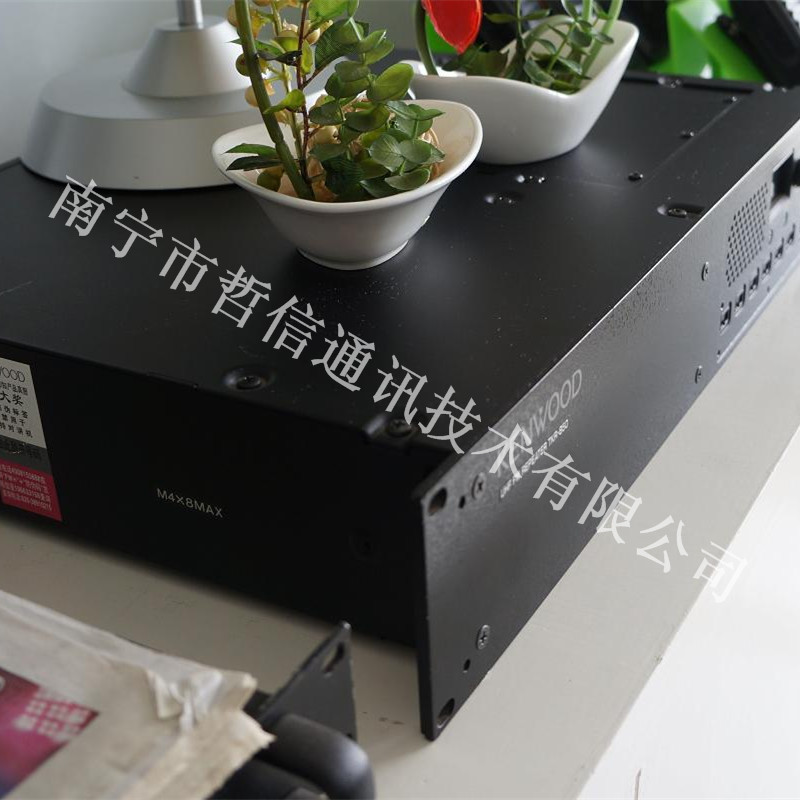

卓越功能的加强版TKR-750/850中继台，既可作为支持同一信道上16分组的常规中继台使用;也可作为单工或全双工基地台使用;还可作为集群系统的信道机使用。先进的DSP数字信号处理，方便的DTMF无线遥控功能，灵活的可编程辅助输入/输出端口，是可让用户日夜无间断使用的高可靠性通讯设备。

常规中继台使用

TKR-750/850具有“动态编码”功能，最多可预置16组QT(哑音)/DQT(数字哑音)，动态响应以控制分组通信。发射功率25-50W (TKR-850:25-40W)可调，应用灵活。调低功率后既可作为放大器的激励源使用，也可作为低功率中继台使用。[不含直流电源]

常规/集群两用

TKR-750/850可作为常规中继台或集群系统的信道机使用。除了基本的内部常规控制外，还能够连接常规或集群逻辑控制器，接受外部控制设备控制，非常容易组合成为更先进的系统。

单/双工基地台使用

TKR-750/850可作为单工或全双工基地台使用。多达16个信道并具有优先扫描功能。内置固态天线开关，用于连接单一天线形成单工基地台(需要内部变更;参见维修手册)。附件插座端口可提供直流电源或音频遥控接口。

DTMF无线摇控功能

所有前面板上的PF功能键和辅助输人功能端子均可通过DTMF码(每条指令最大16位)进行无线遥控操作。并发出确认单音或用户自定义的DTMF应答码。辅助输出端子的状态将对应生成一个特殊的DTMF码发出，用于监控和报警(例如:载波静噪开启，风扇的状态,电源电压过低，发射功率下降，PLL失锁，哑音编码静噪开启，发射状态等)。对于外部模拟传感器和开关传感器，可连接到一个没有指配可编程功能的辅助输人口，该输入口的状态可对应生成一个特殊的DTMF码发出(例如，空调失效，门被打开了。可用于环境监测、防盗等)。

LED显示工作状态

前面板的两位7段大型LED显示器可以用字符或数字清晰的显示工作信道号码，还可以指示扫描状态(作为基地台使用时)和PLL失锁状态以及进入编程模式(基地台和中继台)。面板带有双色LED指示灯分别表明发射状态、繁忙状态以及主电源/后备直流电源状态等信息。

后备电源切换

当直流电源从“主电源”切换至“备用电源”后，可发送出5秒钟的备用电池告警提示音。后备电源切换提示音是否发送可以编程选择。当直流电源从“主电源”切换至“备用”时或电源电压降低至编程预置电压值以下时都可发送告警提示音。

WINOOWs®版的编程调试软件使用易于安装的KPG-91D中文软件(选件)和易于连接的KPG-46电缆(选件)配合WINOOWs操作系统的个人电脑进行编程和调试。

“WINOOWs®是美国微软公司的注册商标。

其它功能、特点

2 礼貌音

2 静噪尾音消隐

2 发射时限定时器

2 19英寸机架设计

2 暗藏留言及密码保护

2 8位身份莫尔斯码CWID

2 发射功率为25W时保证100%连续发射

2 宽带/窄带信道间隔选择

2 后面板外接扬声器输出(4W输出)

2 后面板25针连接控制器接口

2 内置散热风扇(温控工作或连续工作)

2 可编程辅助输人/输出功能端子

2 4bit BCD码遥控选择信道

2 宏功能辅助输人端子

2 DTMF遥控功能及辅助输出控制

2 数字信号处理音频压扩功能(单工基地台使用)

2 高稳定度温补晶体振荡器(TCXO)

2 Flash ROM存储器，便于软件升级。



标准技术规格

一般规格

┌───────┬───────────────┬───────────────────┐

│频率范围      │C1:146一174 MHz      │C1:450一480 MHz            │

│              │C2:136-150MHz         │C3:400一430 MHz            │

│              │                                │

├───────┼───────────────┴───────────────────┤

│信道数量    16个信道                                                      │

├───────┼───────────────┬───────────────────┤

│信道间隔  │宽带30.25kHz窄15,12.5kHz │宽带25kHz,窄带12.5kHz         │

├───────┼───────────────┼───────────────────┤

│PLL步进       2.5,5,12.5kHz           │5,6.25 kHz                      │

├───────┼───────────────┴───────────────────┤

│工作电压 │13.6VDC±15%├

│电流消耗   │守候时0.8 A，守侯时{省电功能）0.3 A接收时1.2 A.发射时/接收时少于12A│

│             工作状态:DC-IN:备用FAN;温控.SAVE开DISP:关               │

├───────┼───────────────────────────────────┤

│工作循环  │接收100%，25W时发射100%                                 │

├───────┼───────────────┬───────────────────┤

│频率稳定度    │小于士0.0002%(一30℃至+60) │小于士0.00015%(一30℃至+60℃ )      │

├───────┼───────────────┴───────────────────┤

│工作温度范围│一30℃至+60℃

│尺寸(宽x高X深)│=483 X 88 X 340 nun

│重量(净重)    │9.7 kg

发射机(按照TIA/EIA-603标准测试)

┌────────┬─────────────────────────┐

│天线阻抗        │50Ω                                             │

├────────┼────────────┬────────────┤

│射频功率输出    │高50 W,低25W    │高40 W,低25W       │

├────────┼────────────┴────────────┤

│工作循环        │25W时100%                                    │

├────────┼────────────┬────────────┤

│射频功率可调范围│25-50W                  │25-40W
